Universal-Spitzenschleifmaschine

UBB 50 – 500 kg

Spitzenabstand 1 000; 1 500; 2 000; 3 000 mm
Max. Durchmesser des zu schleifenden Zylinders 250 mm
Drehung des Schleifspindelkastens -30/+210 º
Minimales programmierbares Inkrement der Rotation des Schleifkopfes 0,001 º
Minimalschritt der X-Achse 0,001 mm
Minimalschritt der Z-Achse 0,005 (0,001) mm
Umfangsgeschwindigkeit der Schleifscheibe 25 – 45 m/s
Höchstgewicht des Werkstücks zwischen den Spitzen 500 (600) kg
Höchstgewicht des Werkstücks einschl. Aufnahme – fliegendes Einspannen 100 kg
Schleifscheibendurchmesser 500 (600) mm
Schleifkopfspindelantrieb 11 (15) kW
CNC-Steuersystem Siemens Sinumerik 840D sL

Produktbroschüre herunterladen

Charakteristik

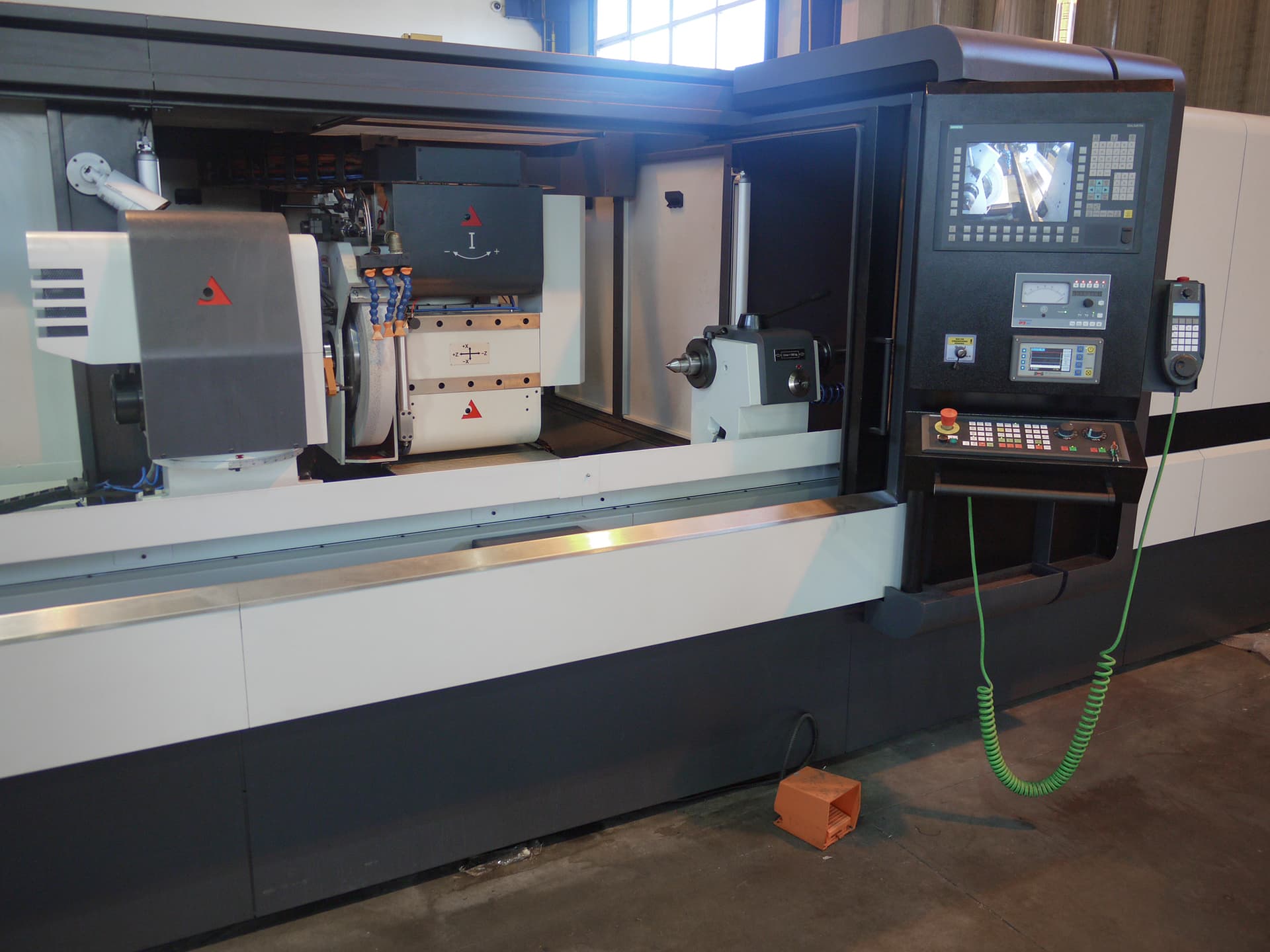

Universal-Spitzenschleifmaschine UBB 50 CNC basiert auf der Universal-Rundschleifmaschine UB 50 CNC. Es handelt sich um eine Rundschleifmaschine für Werkstücke eines maximalen Durchmessers von 500 mm und einer maximalen Länge von 3000 mm, die um eine B-Achse ergänzt ist.

Die B-Achse ermöglicht die Verwendung von bis zu drei Schleifscheiben, womit die Möglichkeit der Komplettbearbeitung des Werkstücks bei einmaligem Einspannen mit minimalen Nebenzeiten, sowie maximaler Präzision des Innenschleifens gewährleistet ist.

  • Flexibles Schleifen von mittelschweren bis schweren Zylindern und Wellen.
  • Schwere Maschinenkonstruktion mit variabler Anordnung der Schleifmaschine.
  • Ausführung mit einem oder zwei Schleifspindelstöcken.
  • CNC-Steuersystem – Siemens 840 Sinumerik D sL.
  • Schleifspindeln hydrodynamisch gelagert oder in Walzlagern.
  • Teil- oder Vollabdeckung mit Schleifnebelabsaugung.
  • SBS dynamische Kompensation.
  • Mess-, Kühl- und Elektrosysteme von global führenden Herstellern.
  • Flexible anpassung zusätzlicher komponenten.

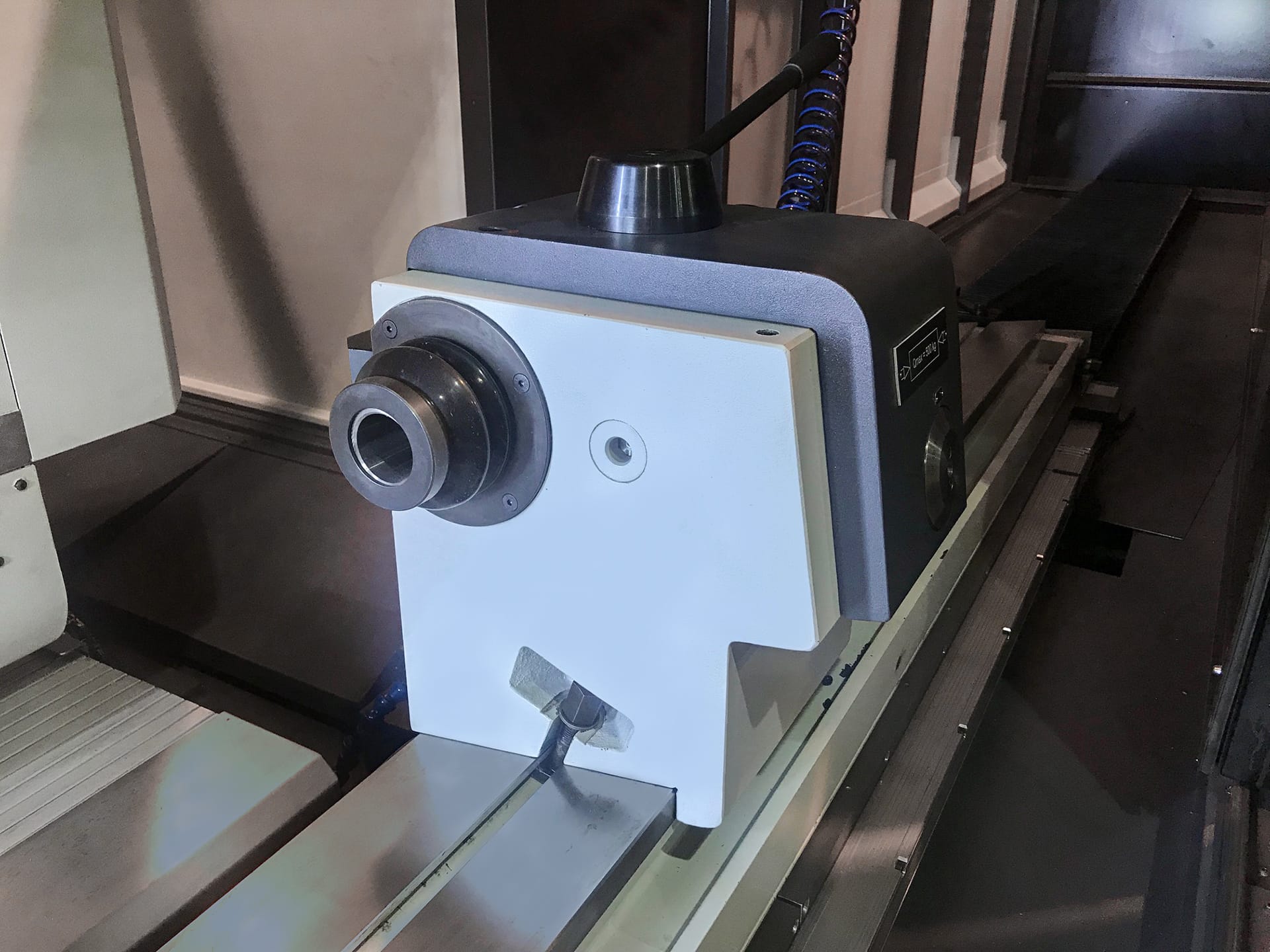

Fotogallerie

Standardzubehör

  • Kühlmittel-Sprühbeschichtungen.
  • Abrichter am Reitstock (ohne Diamant).
  • Feste Spitzen (2 Stk).
  • Sedimentierungs-Kühlanlage.
  • Elektrisches Fußpedal für pneumatische Reitstocksteuerung.
  • Schleifscheibenflanschabzieher.
  • Schleifscheibentransporter.
  • Ausgleichsdorn mit Mutter.
  • Satz höhenverstellbarer Unterlegplatten.
  • Schlüsselsatz.
  • LED-Beleuchtung IP65.
  • Technische Dokumentation.

Sonderzubehör

  • Touch-Probe für axiale Werkstückausrichtung.
  • In-Prozessmessung des Werkstückdurchmessers.
  • Automatischer elektrodynamischer Ausgleich der Schleifscheibe.
  • Extra Schleifscheibenflansch.
  • Geschlossene Stütze.
  • Klappbarer Abrichter für den Tisch (ohne Diamant).
  • Dreibackenfutter.
  • Permanente magnetische Platte.
  • Geöffnete Stütze.
  • Seiten- und Winkelabrichter für den Tisch (ohne Diamant).
  • Radiusabrichter für den Tisch (ohne Diamant).
  • Anzeige der Tischdrehung mit Skalen-Abdriftmesser.
  • Wassertank mit magnetischem oder Bandfilter, oder deren Kombination ausgestattet.
  • Ausgleichsständer der Schleifscheibe.
  • Einzigartiges SmarTOS-System.
