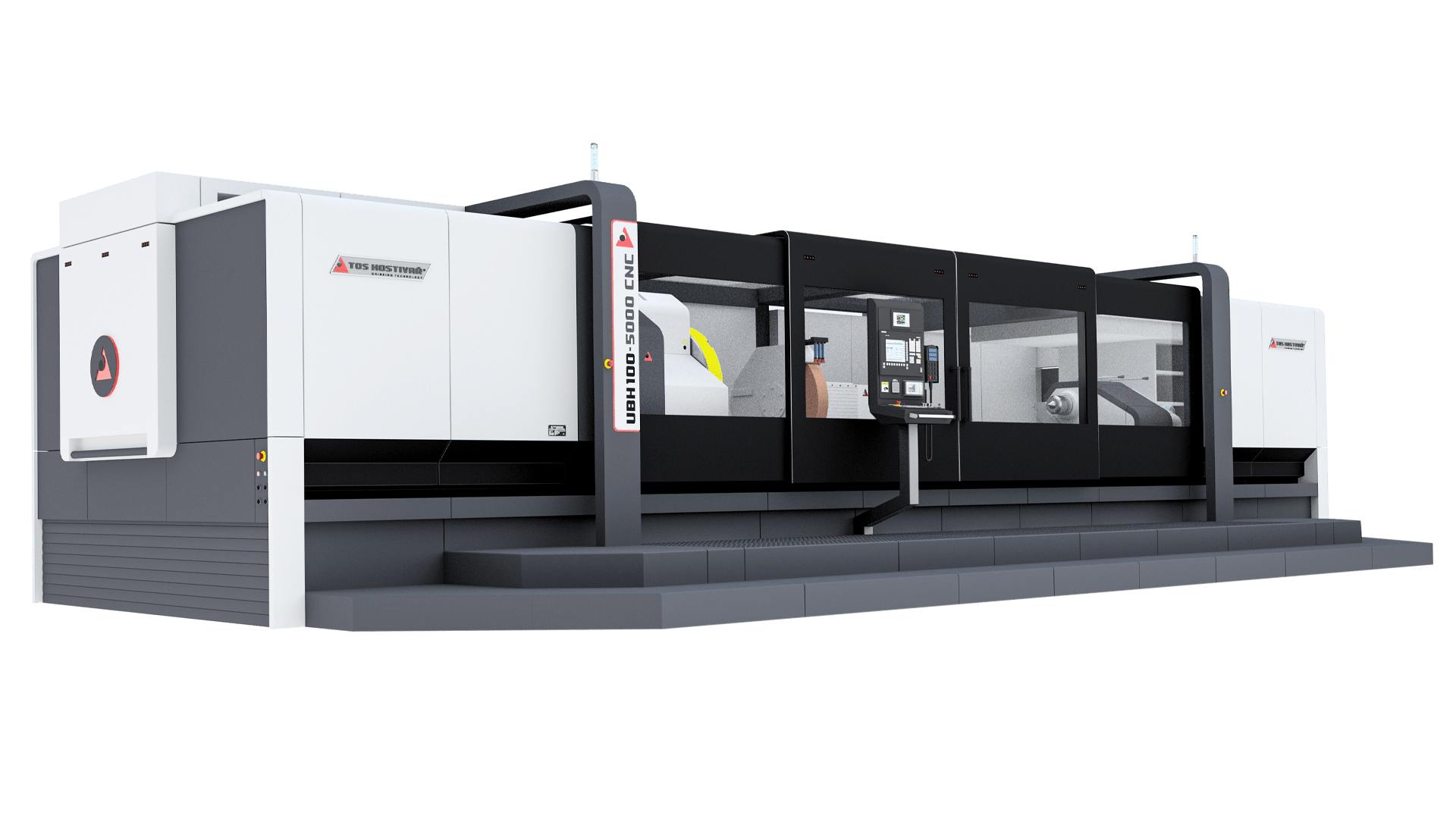

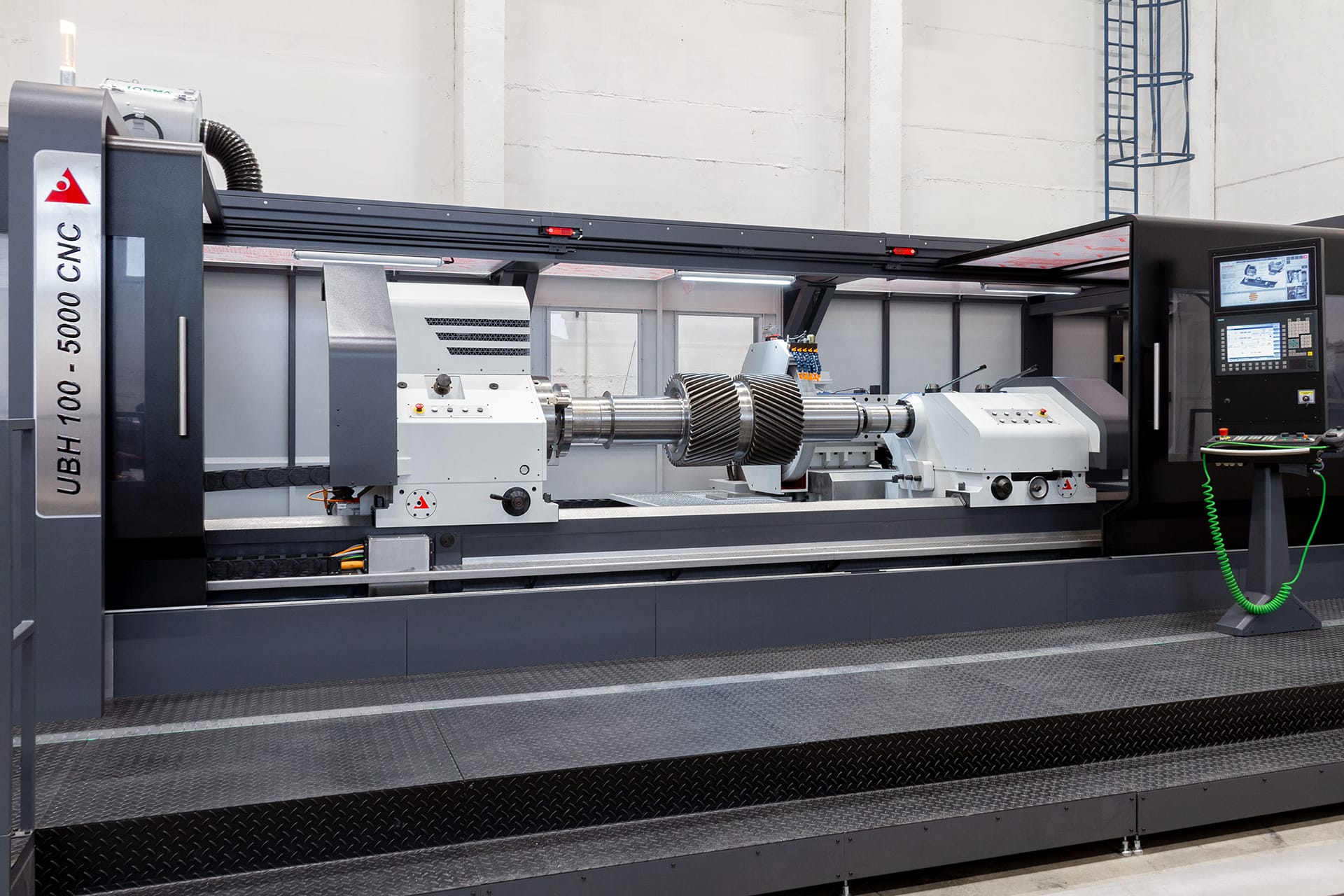

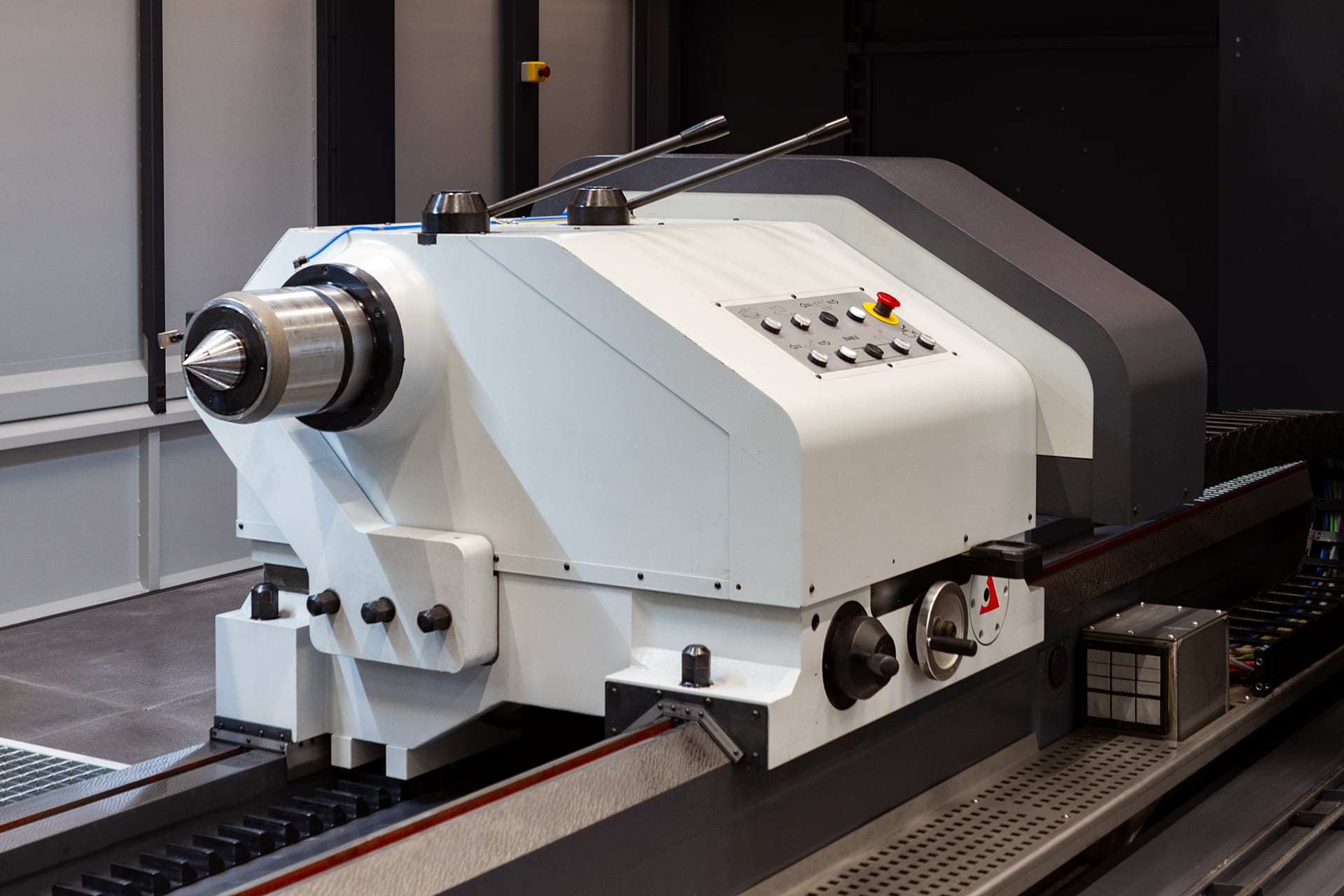

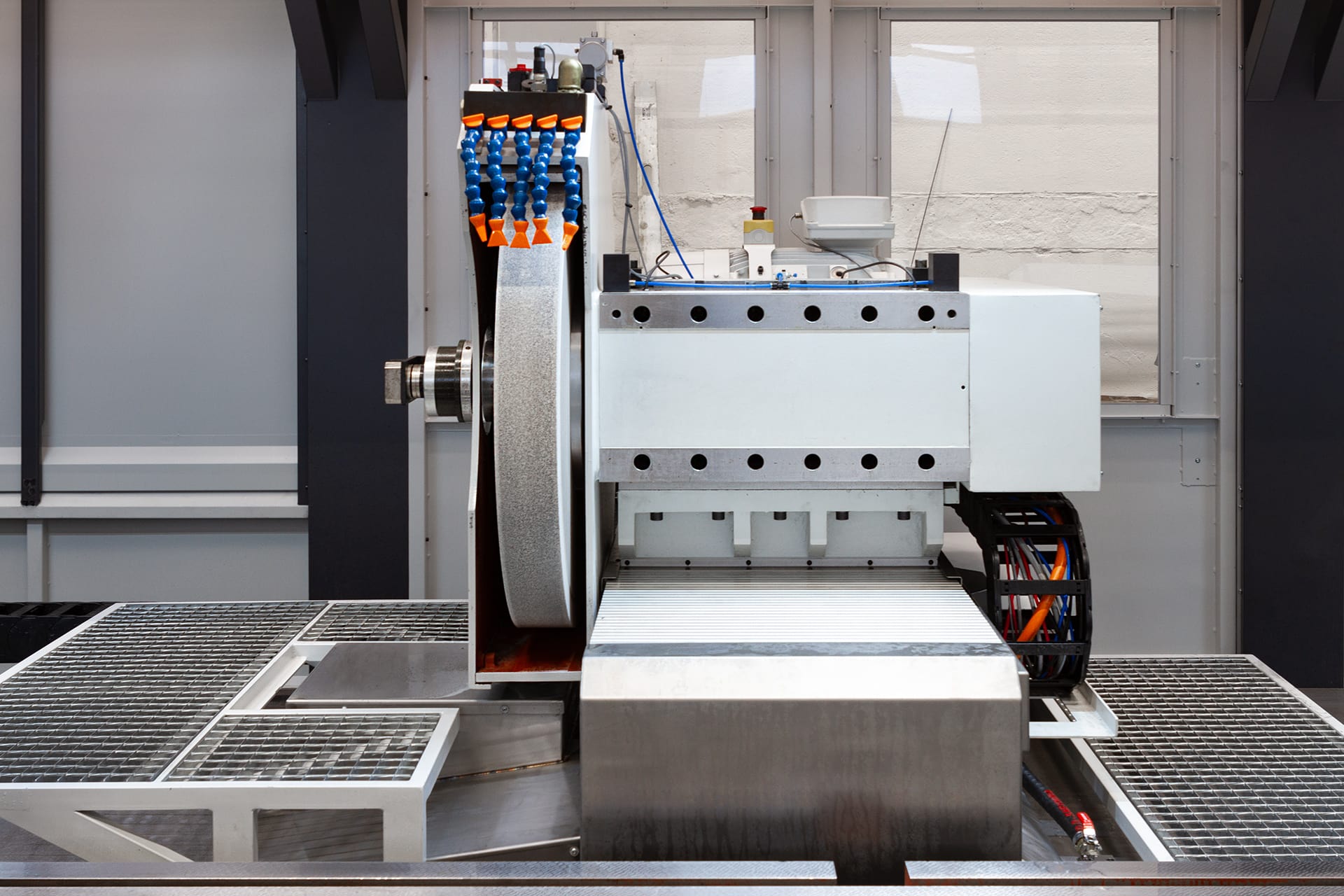

Universal-Spitzenschleifmaschine

UBH 100 – 9 000 kg

Spitzenabstand 4 000; 5 000; 6 000;
7 000; 8 000
mm
Max. Durchmesser des zu schleifenden Zylinders 1 000 mm
Minimalschritt der X-Achse 0,001 mm
Minimalschritt der Z-Achse 0,002 mm
Umfangsgeschwindigkeit der Schleifscheibe 25 – 50 m/s
Höchstgewicht des Werkstücks zwischen den Spitzen 9 000 kg
Schleifscheibendurchmesser 915 mm
Schleifkopfspindelantrieb 30 kW

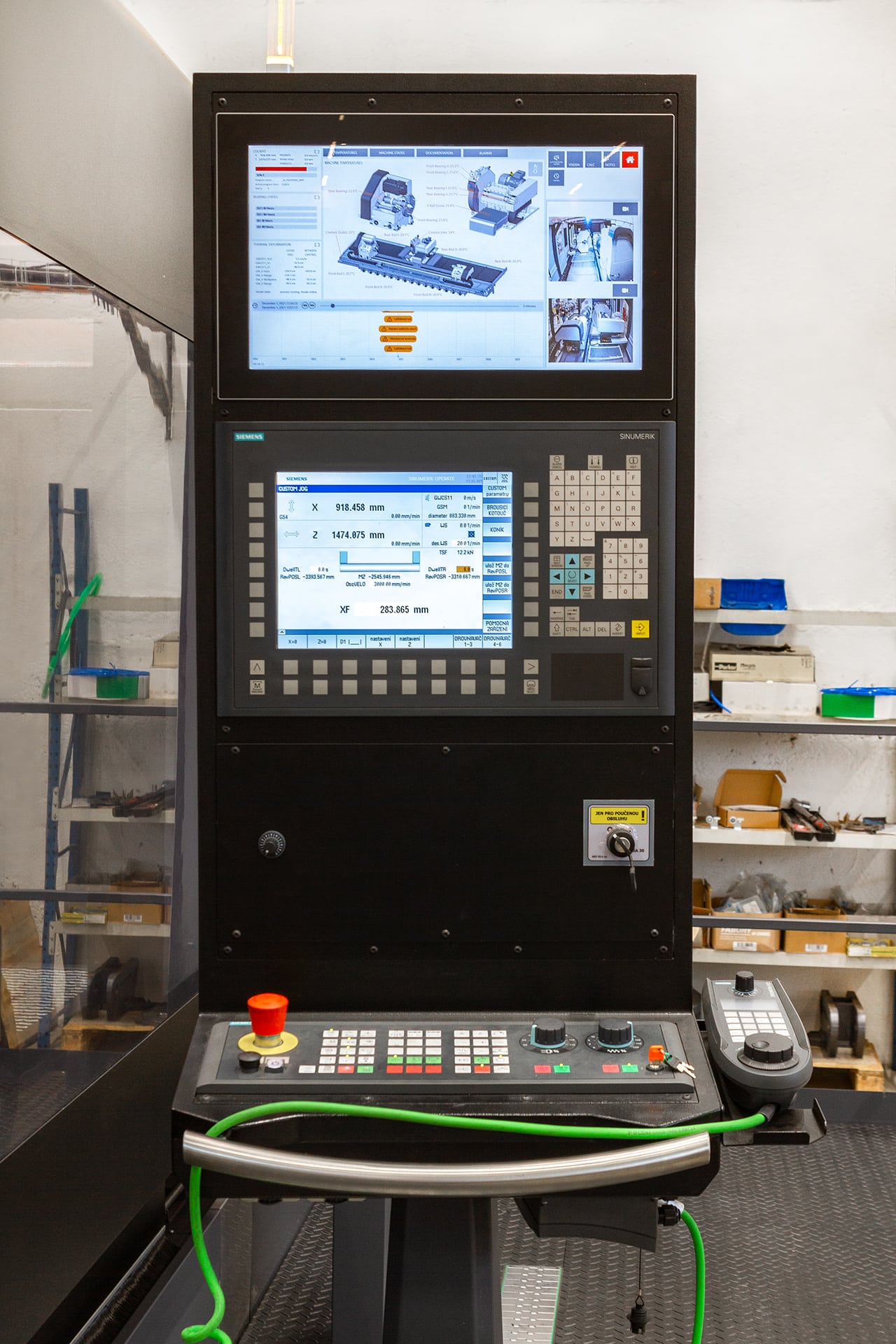

CNC-Steuersystem Siemens Sinumerik 840D SL

Produktbroschüre herunterladen

Charakteristik

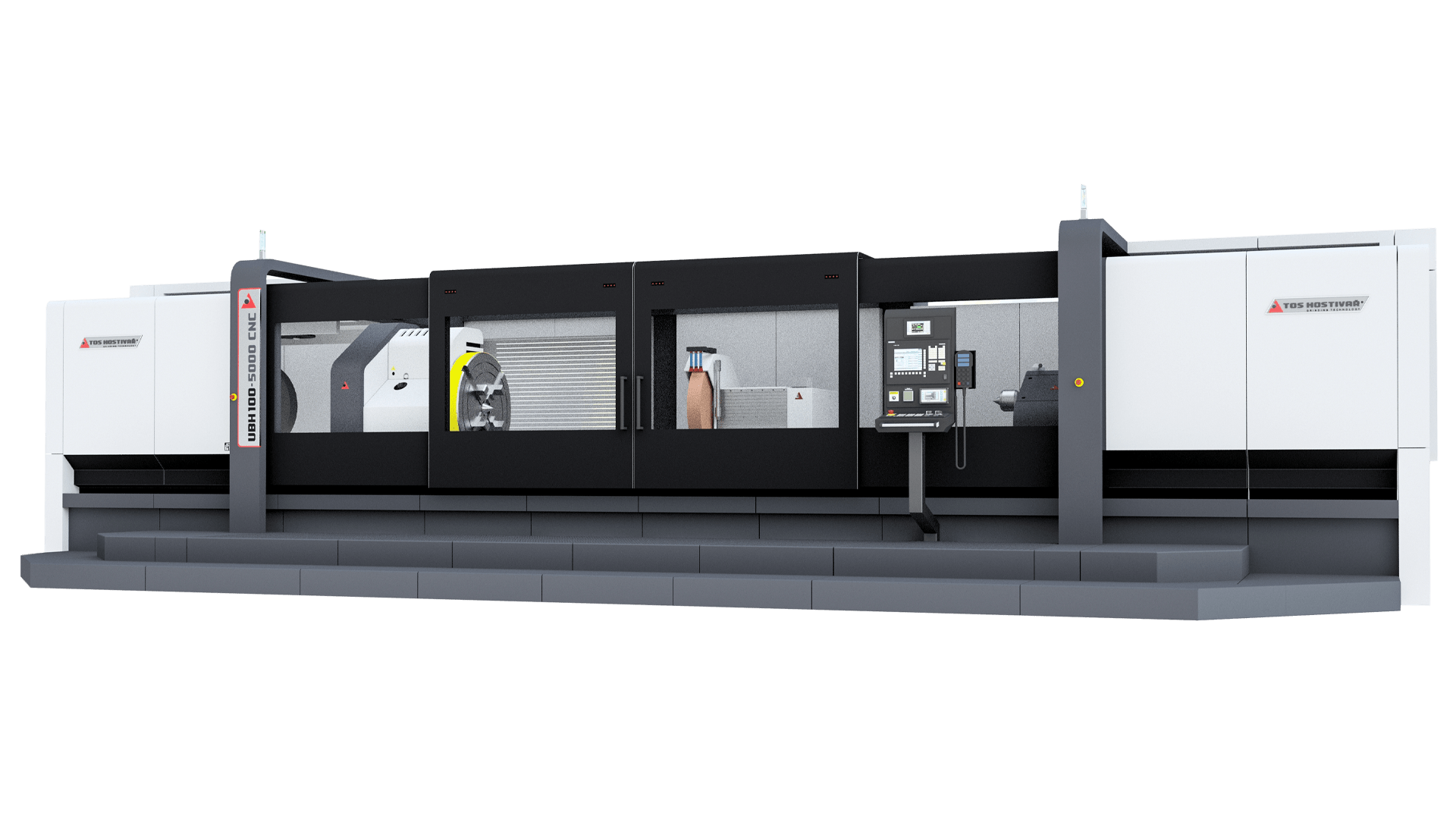

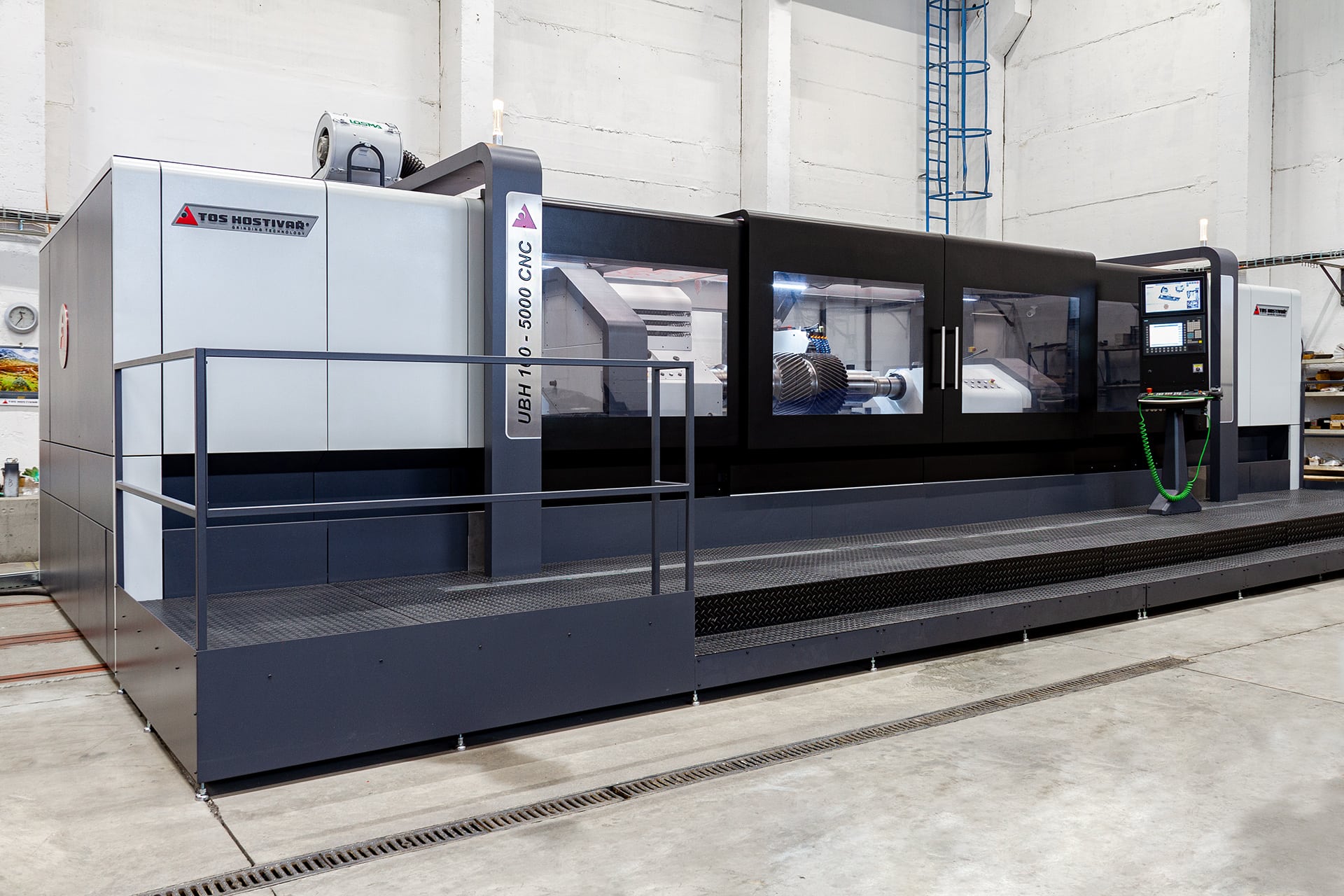

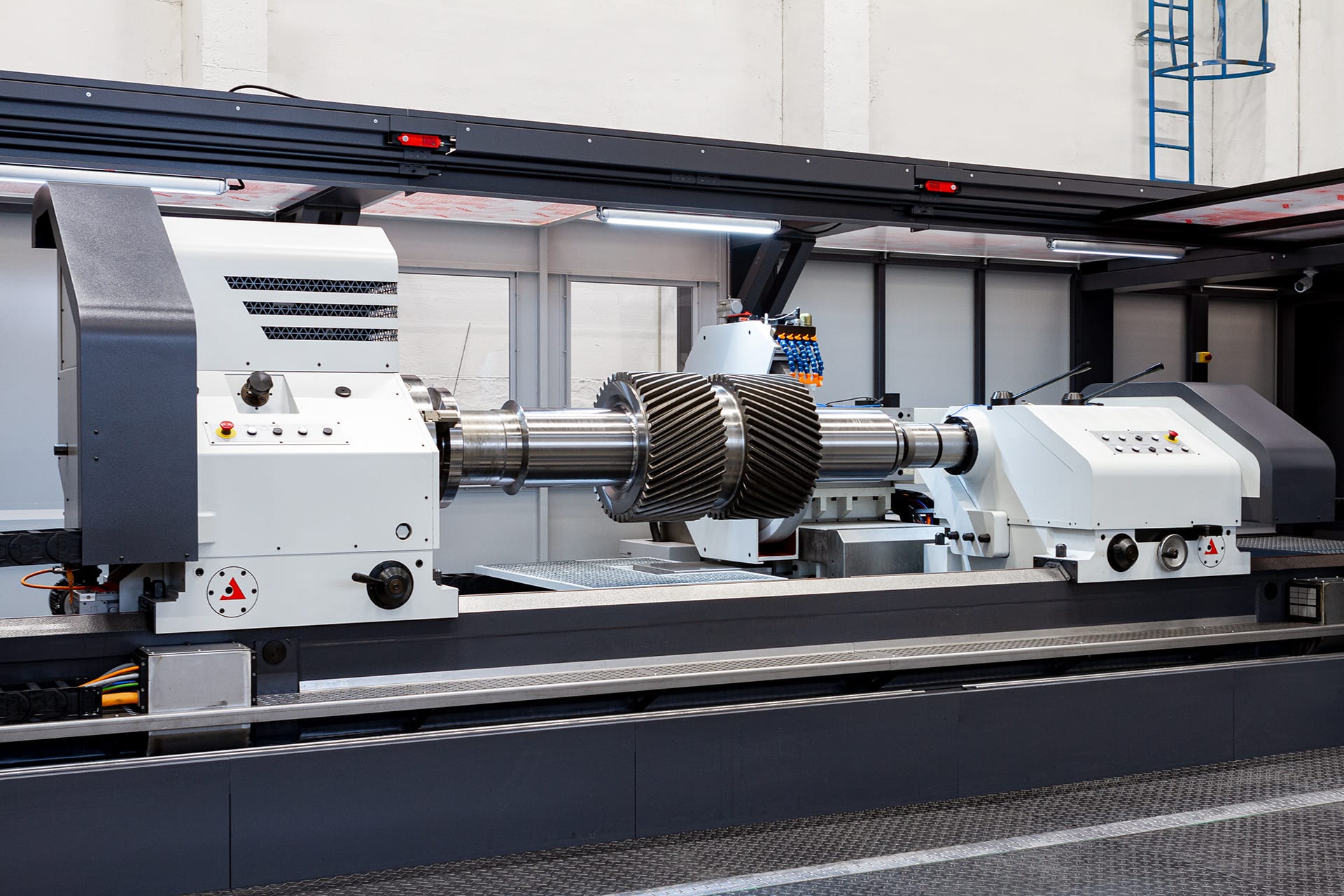

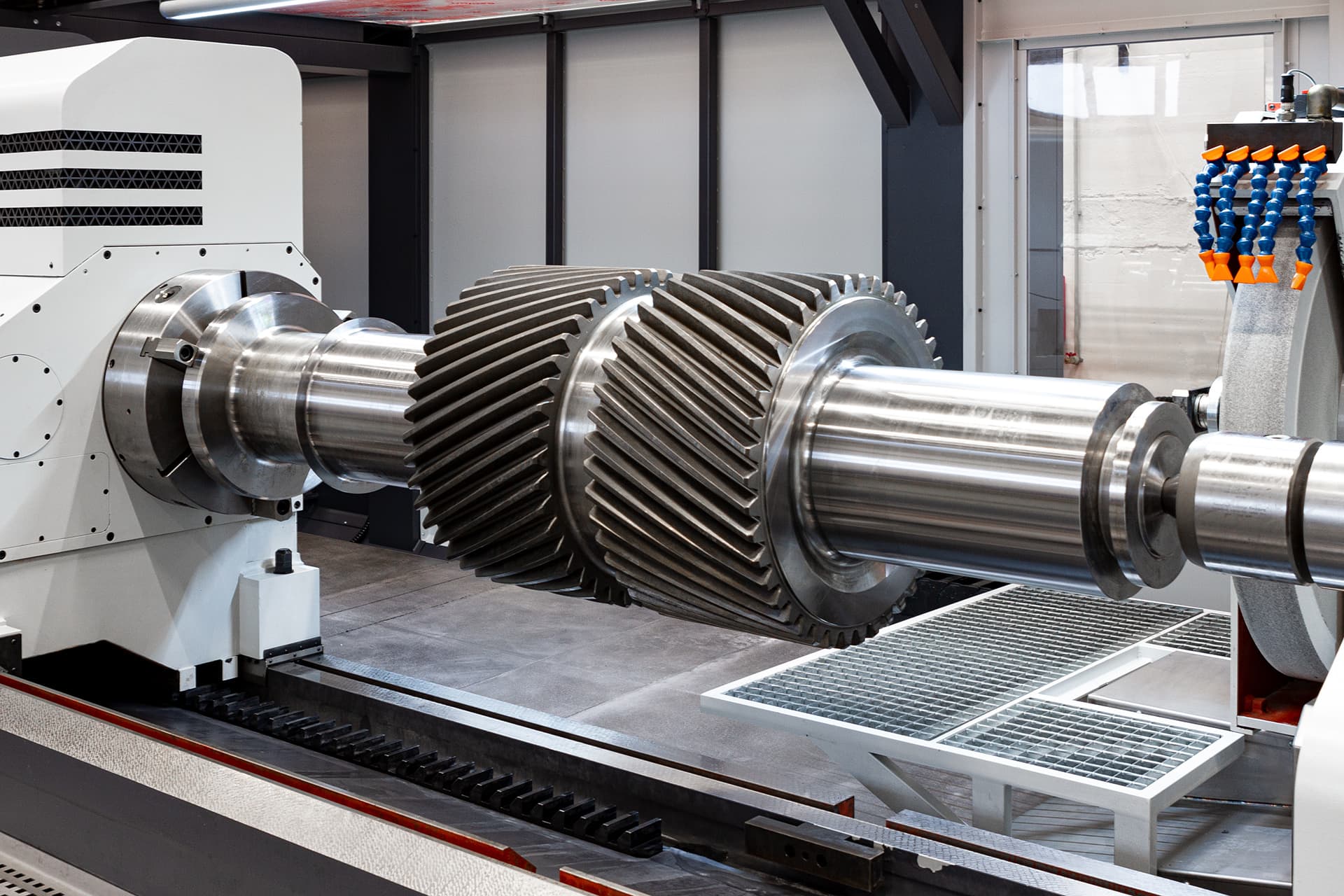

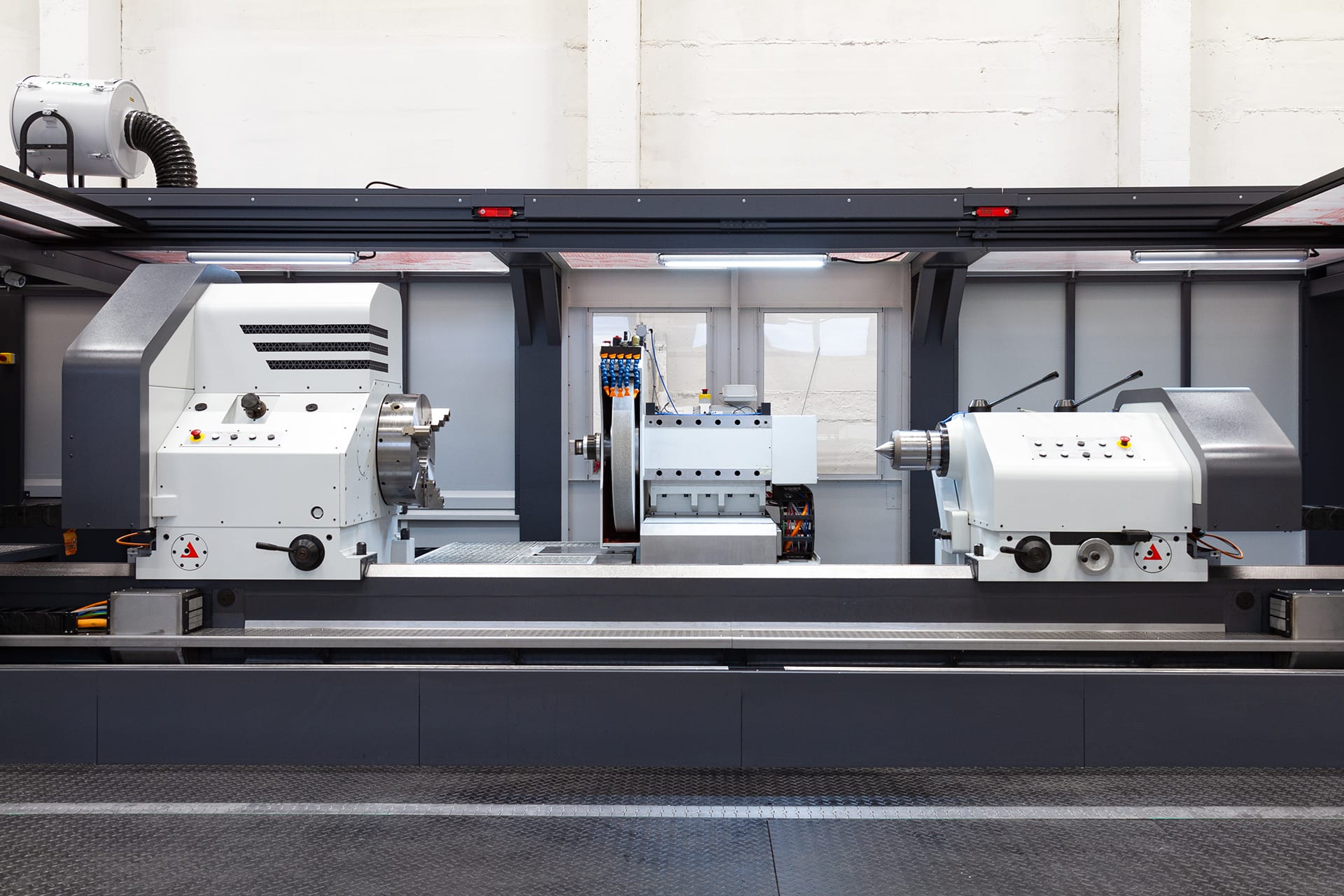

Merkmal Die Universal-Spitzenschleifmaschine UBH 100 CNC ist die schwerste Maschine von TOS Hostivař, die dank des Konzepts der Schleifspindeln, die sich in der X- und Z-Achse bewegen, das Werkstück zwischen den Spitzen von 8.000 mm Länge und einem Gewicht von bis zu 9.000 kg klemmen kann.

Es hat einen rotierenden Durchmesser des Werkstücks, das zwischen der Arbeitsspindel und dem Pferd bis zu 1.000 mm eingeklemmt ist. Das modulare Maschinenkonzept ermöglicht eine beliebige Längenkonfiguration der Maschine bei großer Variabilität des optionalen Zubehörs. Die Schleifspindel kann rechtsgängig, linksgängig oder mit B-Achse und ausgestattet mit verschiedenen Schleifscheiben, gerade und geformt. UBH-Maschinen können mit In-Prozess-Messsystem, automatischer Auswuchten und axiale Positionierung. Entwicklung der CNC-Spitzenschleifmaschine UBH 100 in Zusammenarbeit mit ČVUT und RCMT.

  • Temperatursensoren zur Überwachung der Temperaturstabilität der Maschine.
  • Das Konzept eines separaten Vorder- und Hinterbettes.
  • Fortschrittliche Schleifspindeldiagnostik mit Temperatur- und Vibrationssensoren.
  • Abdichtung der Schleifspindel mit Labyrinth-Dichtungs- und Dichtluft.
  • Wälzmontage der Schleifspindel in präzisen Spindellagern mit permanenter Fettfüllung.
  • Modulares Konzept des Schleifregals.

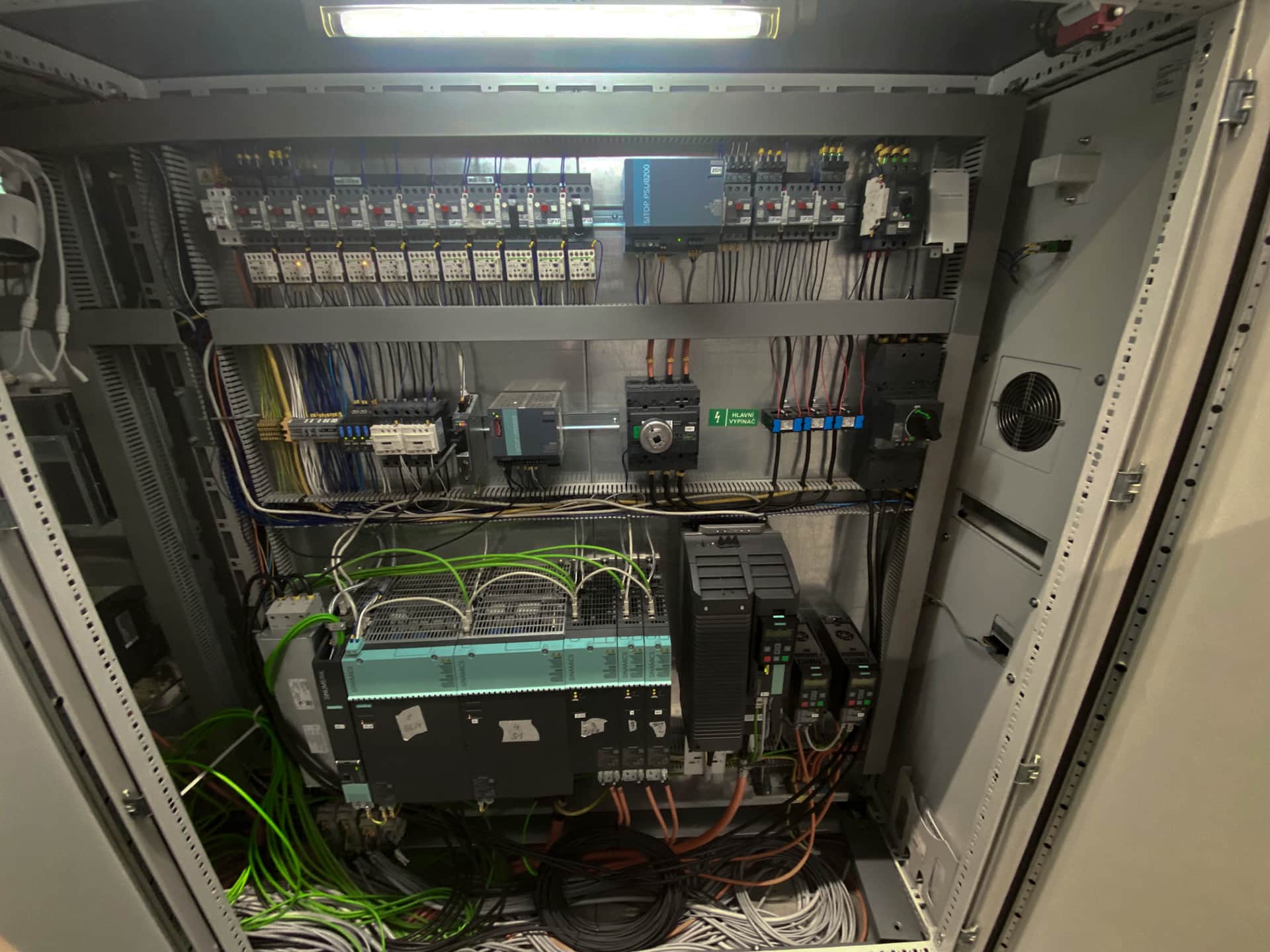

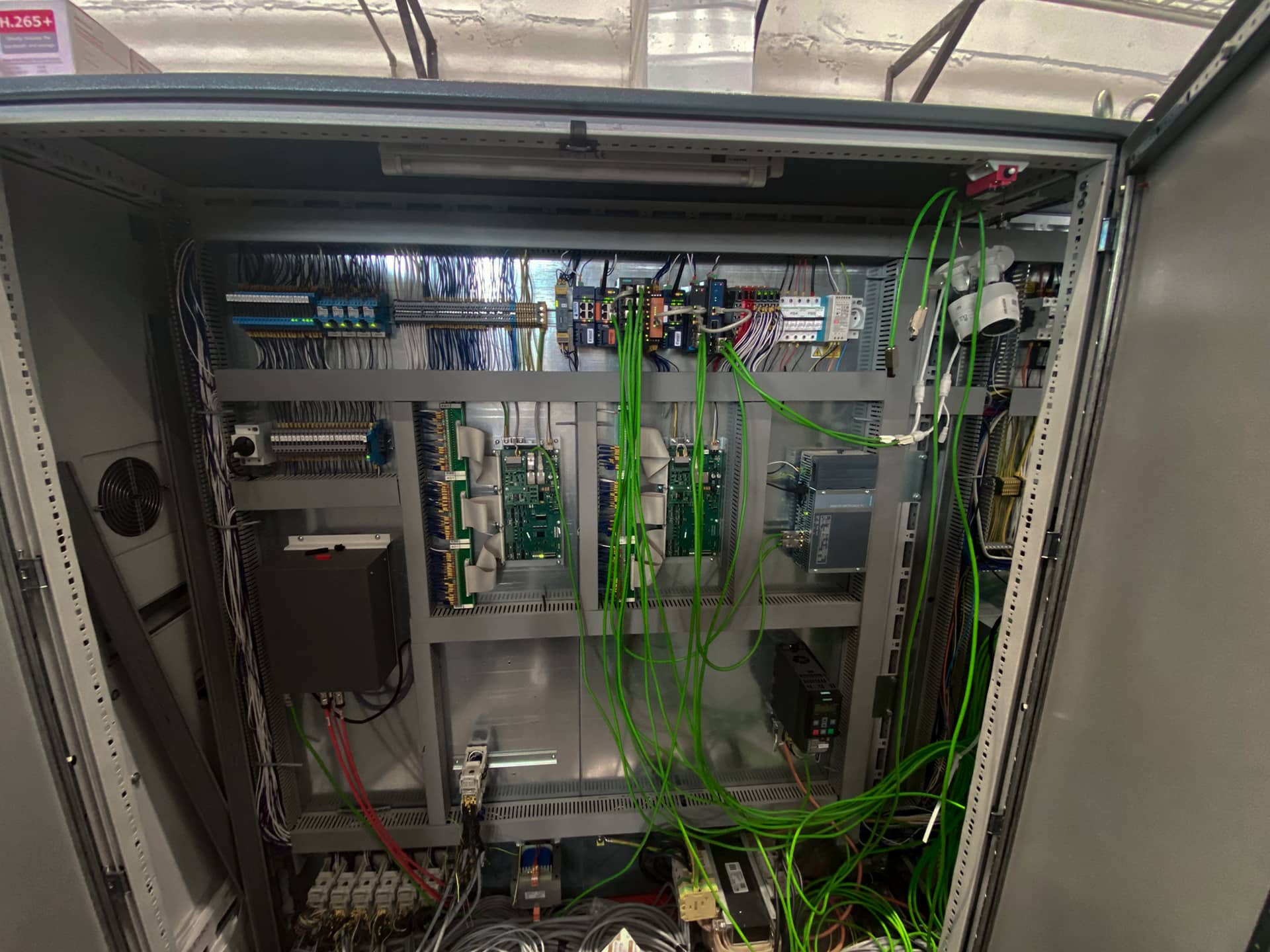

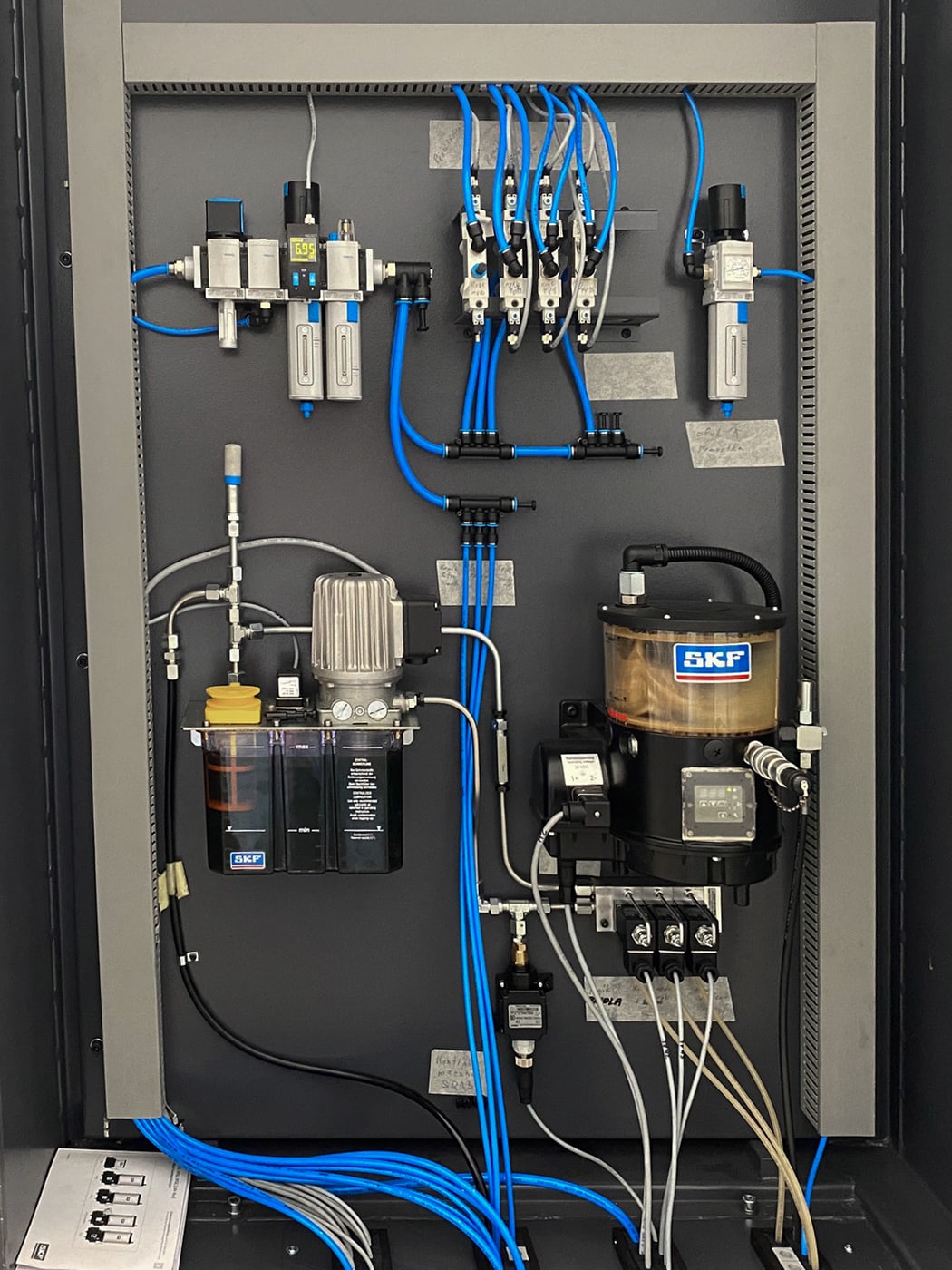

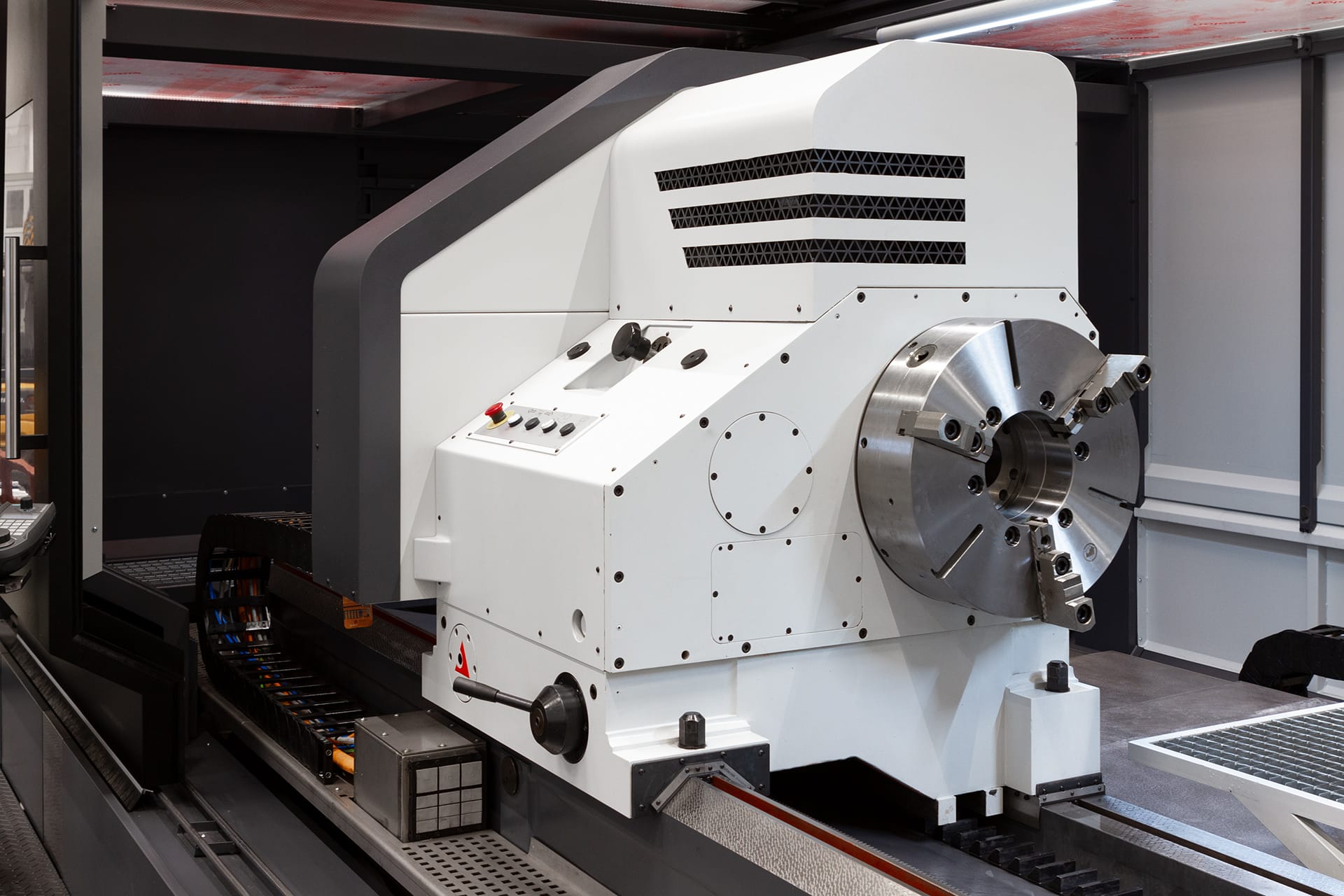

Fotogallerie

Standardzubehör

  • Satz von Nivellieren Untersicherungen und Anker und Schrauben drücken, um die Maschine zu nivellieren.
  • Flansch für Schleifscheiben mit 915 mm, mit Spannloch D=305 mm und für Klingenbreite in 76-155 mm.
  • Ausgleichen Von Dorn und Nüssen.
  • Flanschabzieher der Schleifscheibe. 2x Spannspitze Metrisch 100 1:20 mit Salinecarbid.
  • Satz von Messvorrichtungen, um die Maschine auf geometrische Genauigkeit zu bringen: Messplattenbett (1x) / Brücke zur Messung des hinteren Bettes (1x),
    Messdorn pro Arbeitssieb (1x) / Messpräparat zum Schleifen von Sieb (1x).
  • 2x Spannspitze Metrisch 100 1:20 mit Salinecarbid.
  • Haupttank zur Kühlung von Emulsion 2000 l und Pumptank 650 l.
  • Eine Reihe von Messvorrichtungen, um die Maschine auf geometrische Genauigkeit zu bringen.
  • Maschinenbedienungsschlüsselsatz Sicherung der Maschine während des Transports.
  • Technische Dokumentation:vollständige Betriebsanleitung der Maschine, Betriebsanleitung der Steuerung, Maschinengenauigkeitsprotokoll, Elektro- und Prüfbericht, Konformitätserklärung.

Sonderzubehör

  • Spezielles Zubehör Zwei Kiefer offene Unterstützung: manuell betätigt Für Durchmesser D=250-350 / 350-450 / 450-550 mm.
  • Zwei Kiefer offene Unterstützung: CNC-Steuerung von vertikalen und horizontalen Backen (U-Achse und V-Achse) Für Durchmesser D=250-350 / 350-450 / 450-550 mm.
  • Hilfs-, hydraulisch betätigt, Stützen (2 Stück), mit austauschbaren Gabeln.
  • Ausstattung des Hauptemulsionstanks (2000 l) mit Papierfilter und Magnetabscheider mit einer maximalen Durchflussrate von 200 l/min.
  • Extraktion von Ölnebel aus dem Maschinenbereich:
    2x Darwin 3000 (2x 3000 m3/h).
  • Ausrüstung des Schleif-Heißsparers zur axialen Bildung des Erdteils mit der MarPOSS (oder RENISHAW) Sonden.
  • Ausstattung der Schleifscheibe mit einer autonomen elektrodynamischen Vorrichtung zum Auswuchten der Schleifscheibe während des Betriebs:Schmitt SBS (USA) mit eingestecktem Servicezähler am Maschinenbedienfeld, inklusive AEMS Schmitt Schleifüberwachung (Schleifen „zum Zünden“, Spaltsteuerung und Absturz).
  • Einzigartiges SmarTOS-System.
