Rovinná Bruska

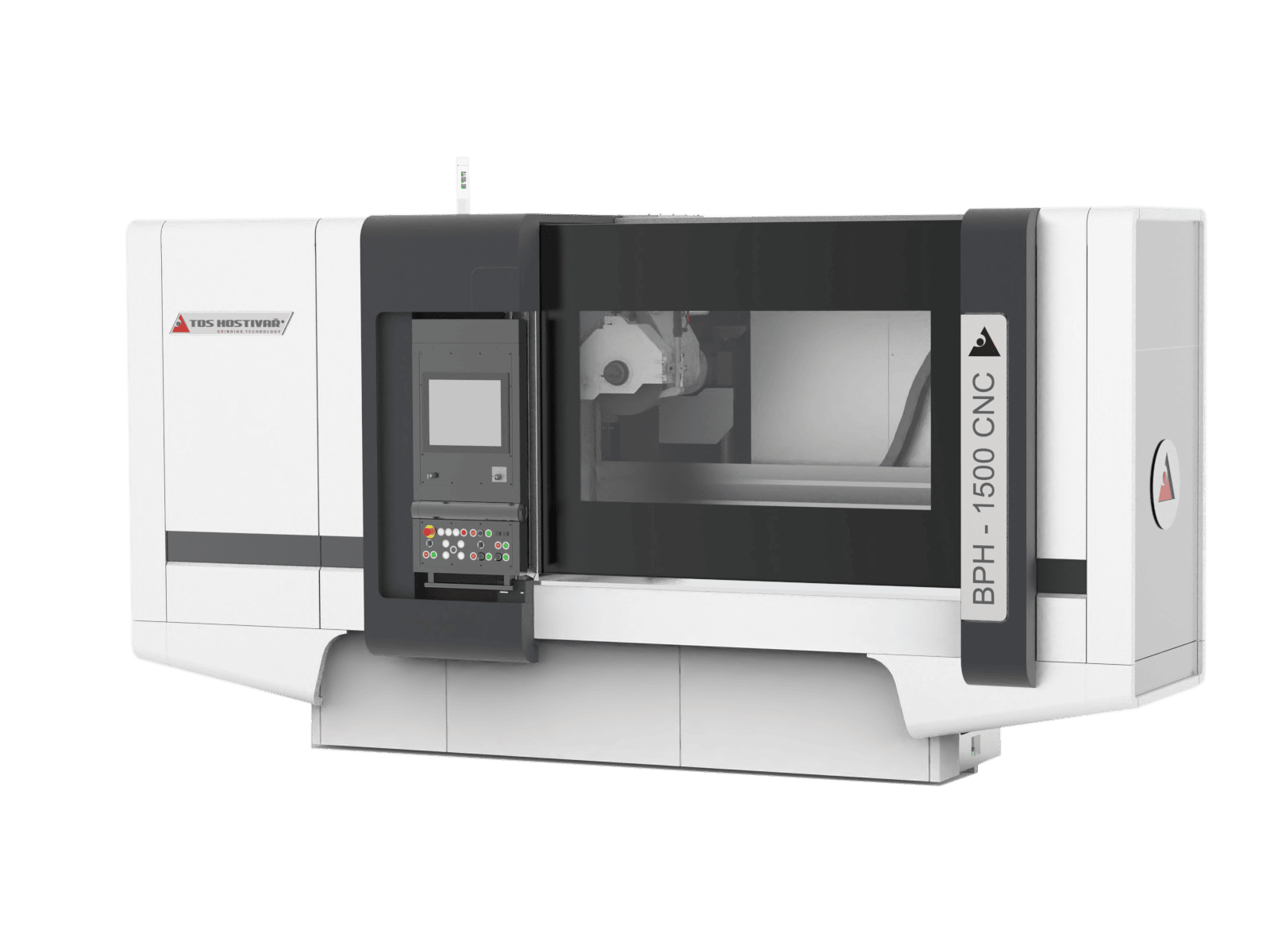

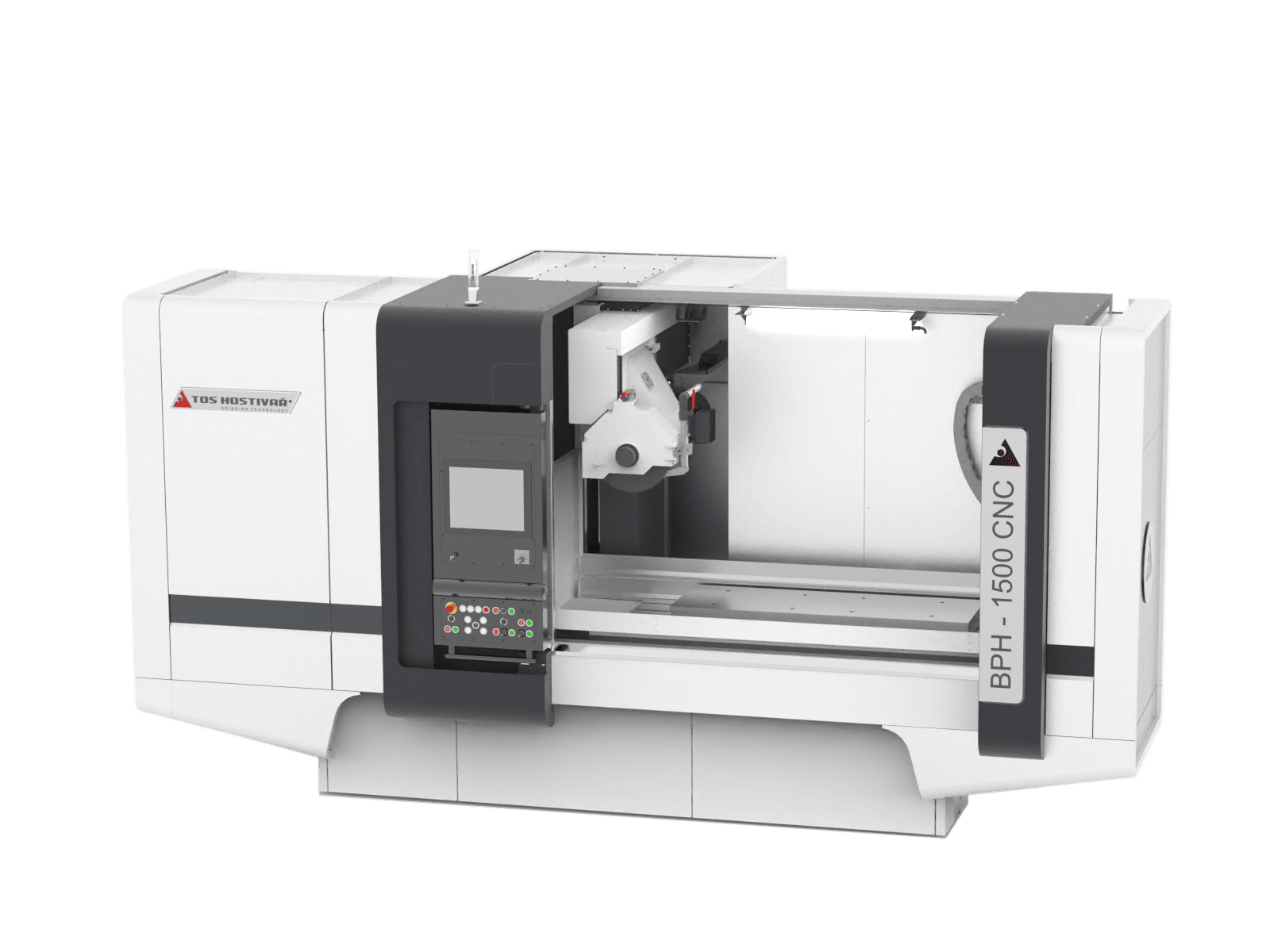

BPH 1000 – 3000 CNC

Délka pracovního stolu	1 000; 1 500; 2 000; 3 000	mm
Šířka pracovního stolu	400; 500; 700; 800	mm
Maximální zatížení stolu	600; 1 500; 2 000; 4 000	kg
Rozměry brousícího kotouče	400×25/75×127	mm
Obvodová rychlost brousícího kotouče s plynulou regulací	25-50	m/s
Výkon motoru brousícího vřetene	11	Kw
Minimální programovatelný inkrement svislého posuvu (osa Y)	0,001	mm
Minimální programovatelný inkrement příčného posuvu (osa Z)	0,005 (0,001)	mm
Řídící systém CNC	TOS-Intronix



Stáhnout produktovou brožuru

Unikátní systém pro správu brusek

Charakteristika

Jednostojanové rovinné brusky s horizontálním brousícím vřetenem, umístěným na příčníku – BPH CNC tvoří naší nejnovější řadu naší produkce. Jsou určeny pro přesné broušení rovinných ploch obrobků obvodem, případně stranou brousícího kotouče. Umožňují také broušení skloněných ploch pod různými úhly s podélným osazením a při vybavení stroje vhodným orovnávacím zařízením i broušení tvarových ploch. Stroje jsou určeny pro přesné a výkonné broušení nejen jednotlivých kusů, ale i pro menší série obrobků.

Flexibilní broušení obrobků délky až do 3000 mm a hmotnosti až do 4000 kg.
Kompaktní konstrukce, jejíž hlavní komponenty jsou zhotoveny z vysoce kvalitní certifikované litiny (2x žíhané, s důrazem na odstranění metalurgických pnutí) zaručuje tuhost, stabilitu a přesnost při broušení.
Snížená energetická náročností až o 60 %, díky vysoce efektivnímu pohonu stolu (řemenový náhon od servomotoru prostřednictvím převodovky a spojky), který, oproti hydraulickému pohonu, snižuje instalovaný výkon, potřebný na pohyb stolu.
Ruční nebo automatické broušení.
Broušení rovinných, skloněných i tvarových ploch.
Řídící systém CNC TOS-Intronix pro řízené osy X, Y a Z.
Unikátní systém SmarTOS+ (I 4.0).
Úplné zakrytování s odsáváním olejové mlhy.
Dynamické vyvažování brousícího kotouče.
Chladící a elektrické systémy od předních světových výrobců.
Pružná úprava přídavných komponent.

Mám zájem

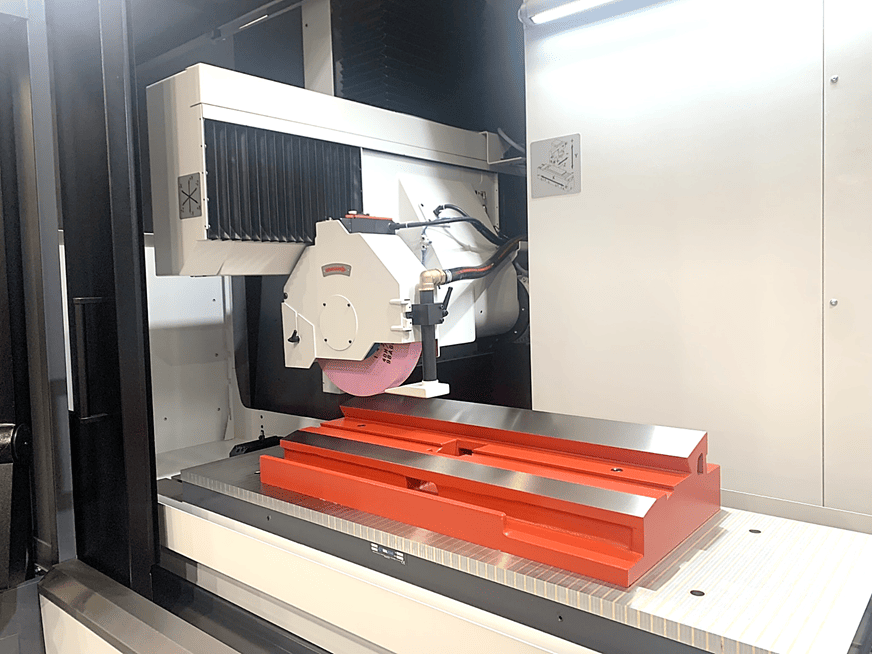

Fotogalerie

Standardní příslušenství

Plné krytování proti rozstřiku chladící kapaliny.
LED osvětlení pracovního prostoru s krytím IP65
Orovnávací nástroj brousícího kotouče umístěný na kraji upínacího stolu
Sedimentační emulzní nádrž
Příruba brousícího kotouče
Stahovák příruby brousícího kotouče.
Transportní hák brousícího kotouče.
Vyvažovací trn s maticí.
Kotevní materiál a výškově stavitelné podložky
Sada klíčů k obsluze stroje
Technická dokumentace

Zvláštní příslušenství

Elektromagnetická upínací deska
Výbava sedimentační emulzní nádrže volitelnou filtrací
Odsávací zařízení olejové mlhy
Další příruba brousícího kotouče
Vyvažovací stojánek
Automatické dynamické vyvažování brousícího kotouče s monitorováním broušení „na jiskru“
