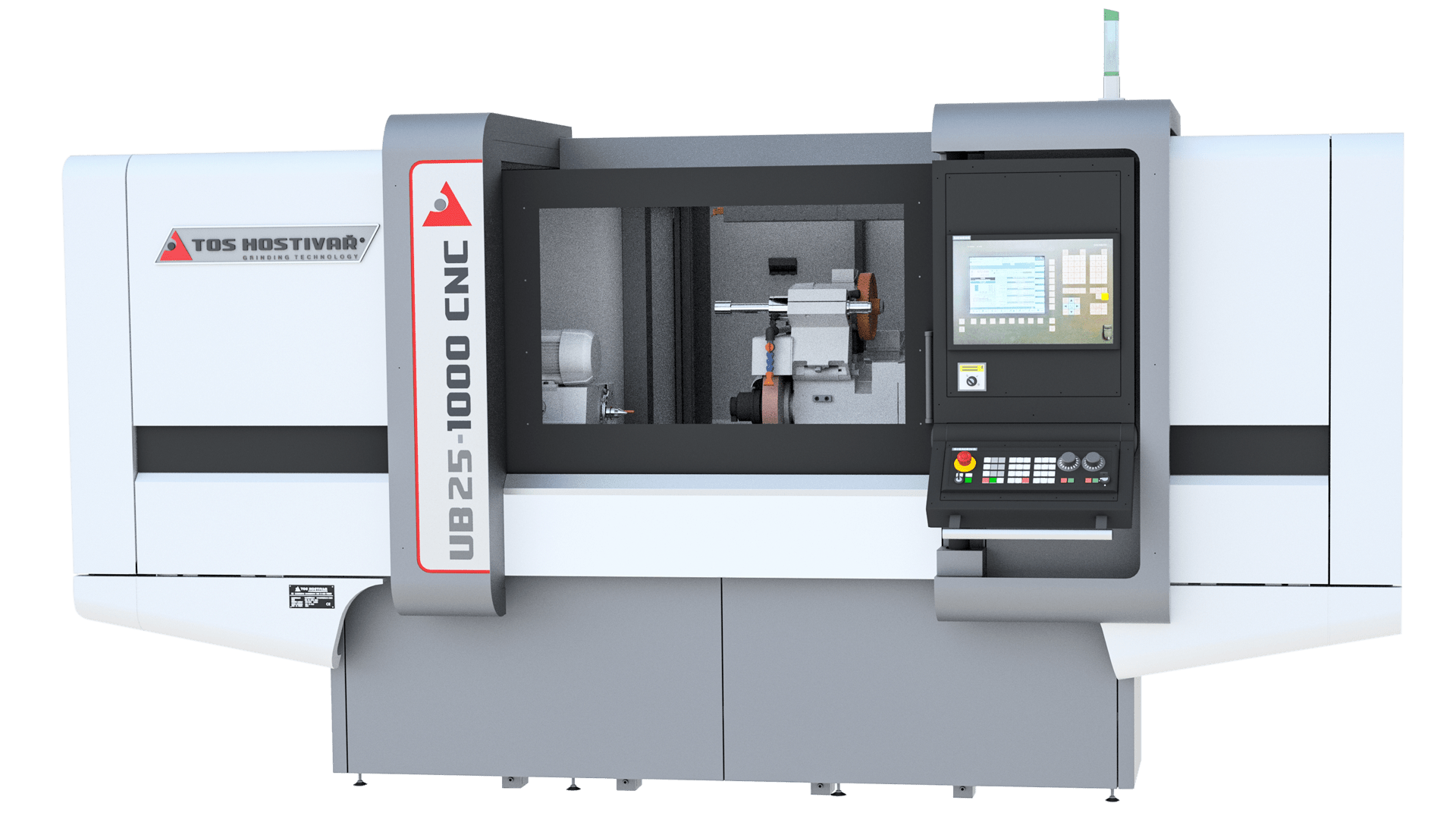

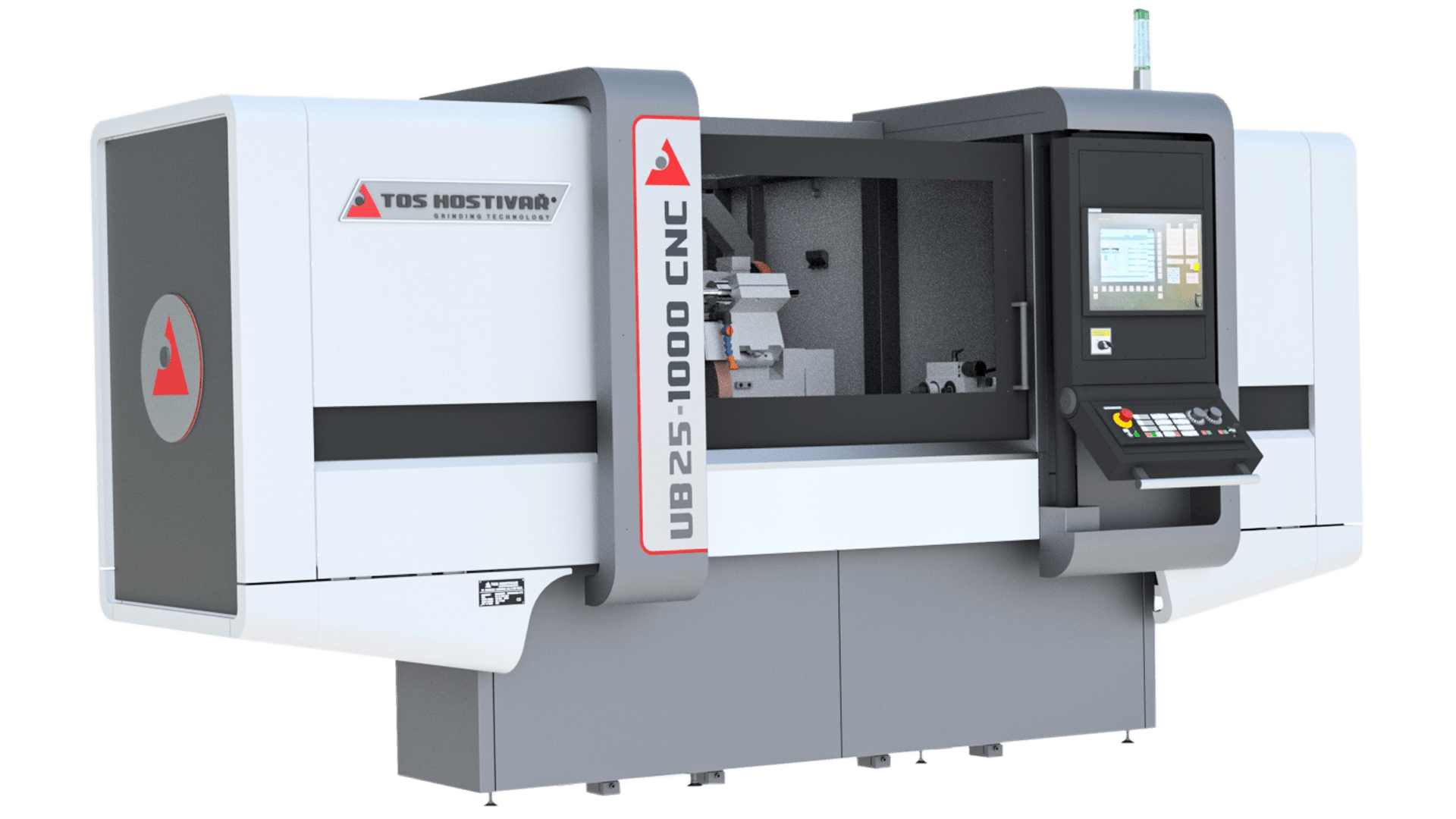

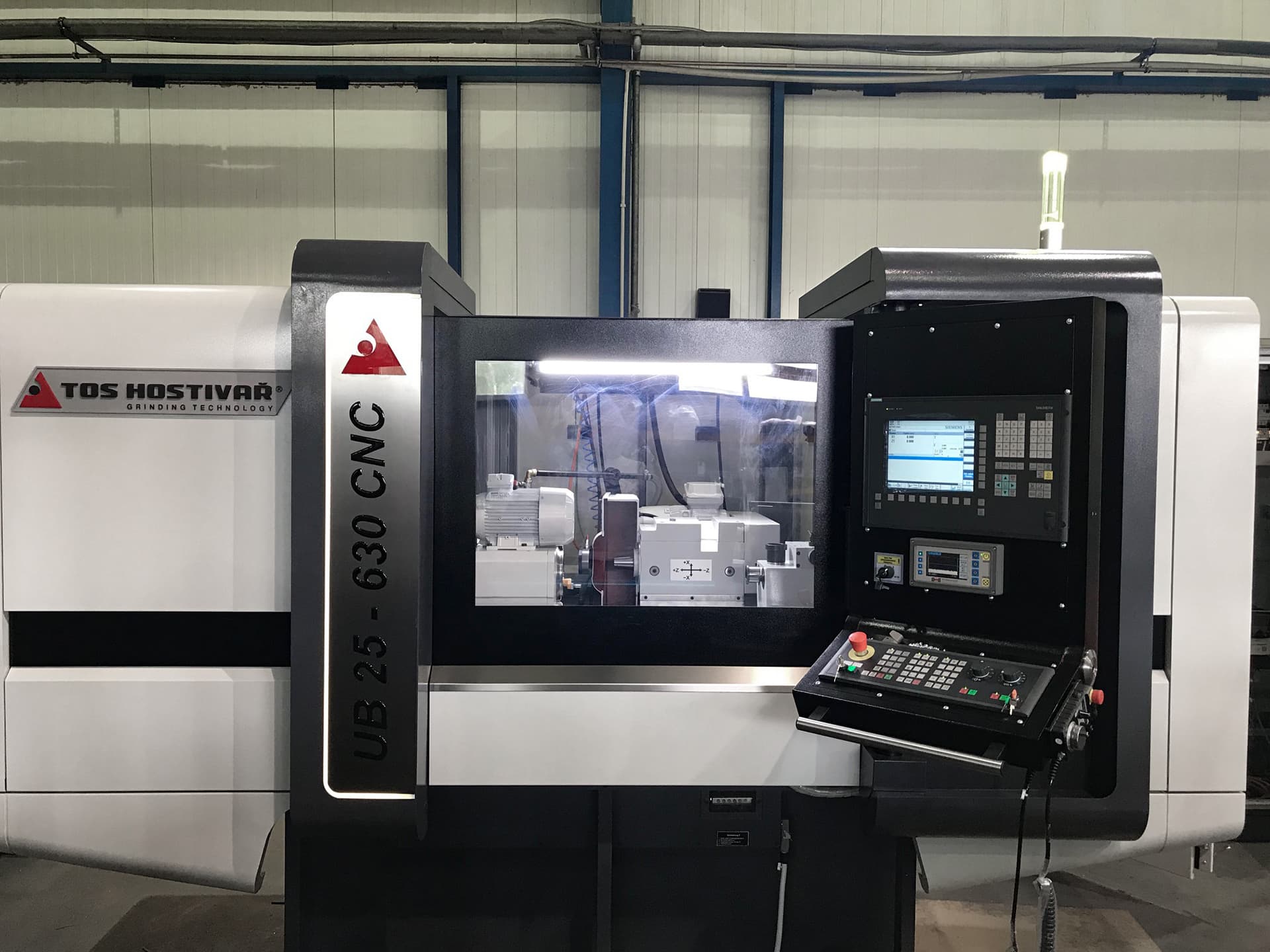

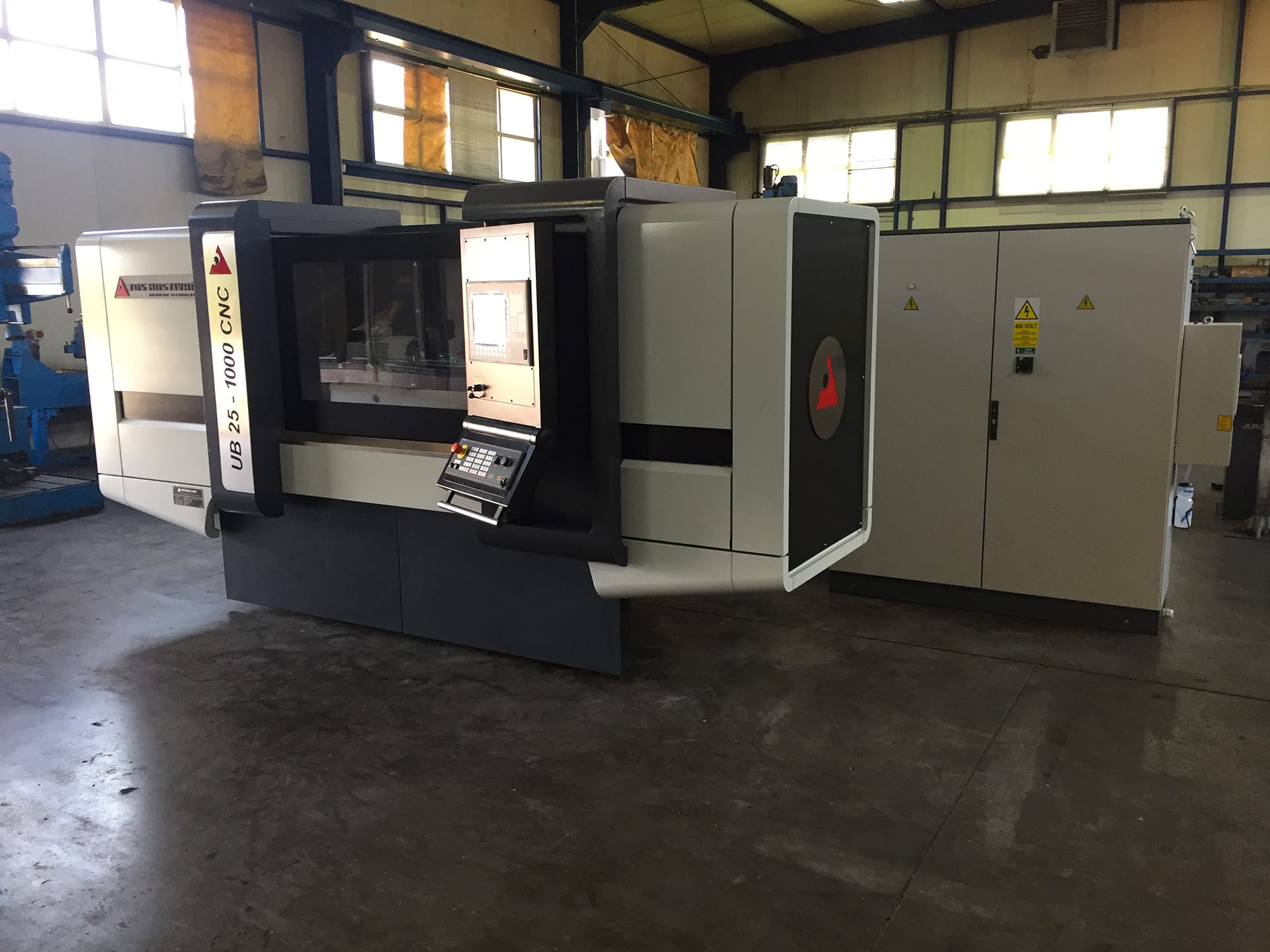

Универсальный шлифовальный станок
UB 25 ЧПУ | 80 кг
Межцентровое расстояние | 630; 1 000 | мм |
Макс. диаметр шлифуемого цилиндра | 250 | мм |
Минимальная подача оси X | 0,001 | мм |
Минимальная подача оси Z | 0,005 (0,001) | мм |
Окружная скорость шлифовального круга | 25 — 45 | РС |
Макс. вес заготовки между центрами | 80 | кг |
Макс. вес заготовки (вкл. зажимное приспособление) консольно | 25 | кг |
Диаметр шлифовального круга | 400 | мм |
Привод шпинделя шлифовальной бабки | 4 | кВт |

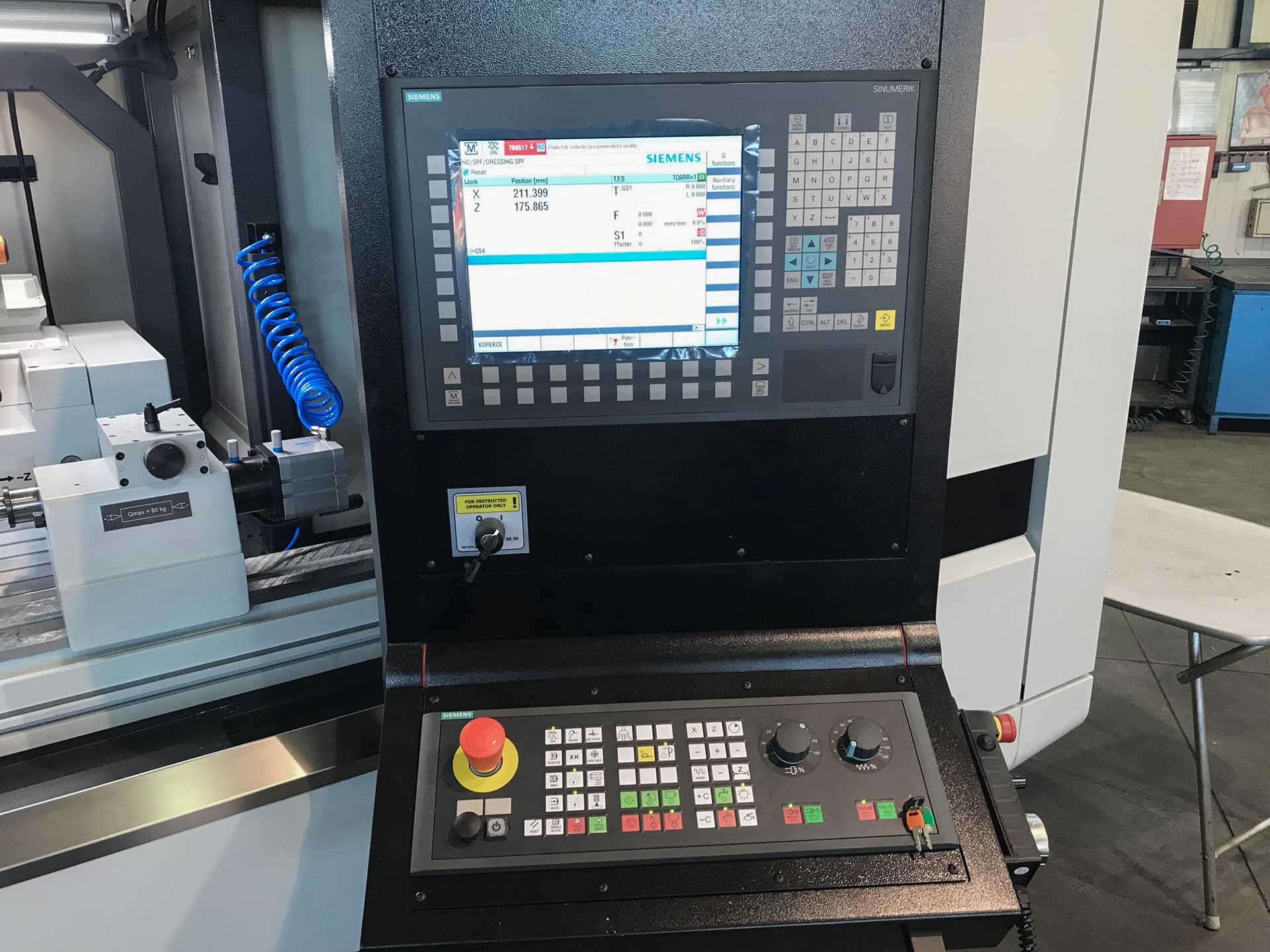

Система ЧПУ | Siemens Sinumerik ONE и́ли Kavalír NXCS |
Скачать каталог продукции
Характеристики

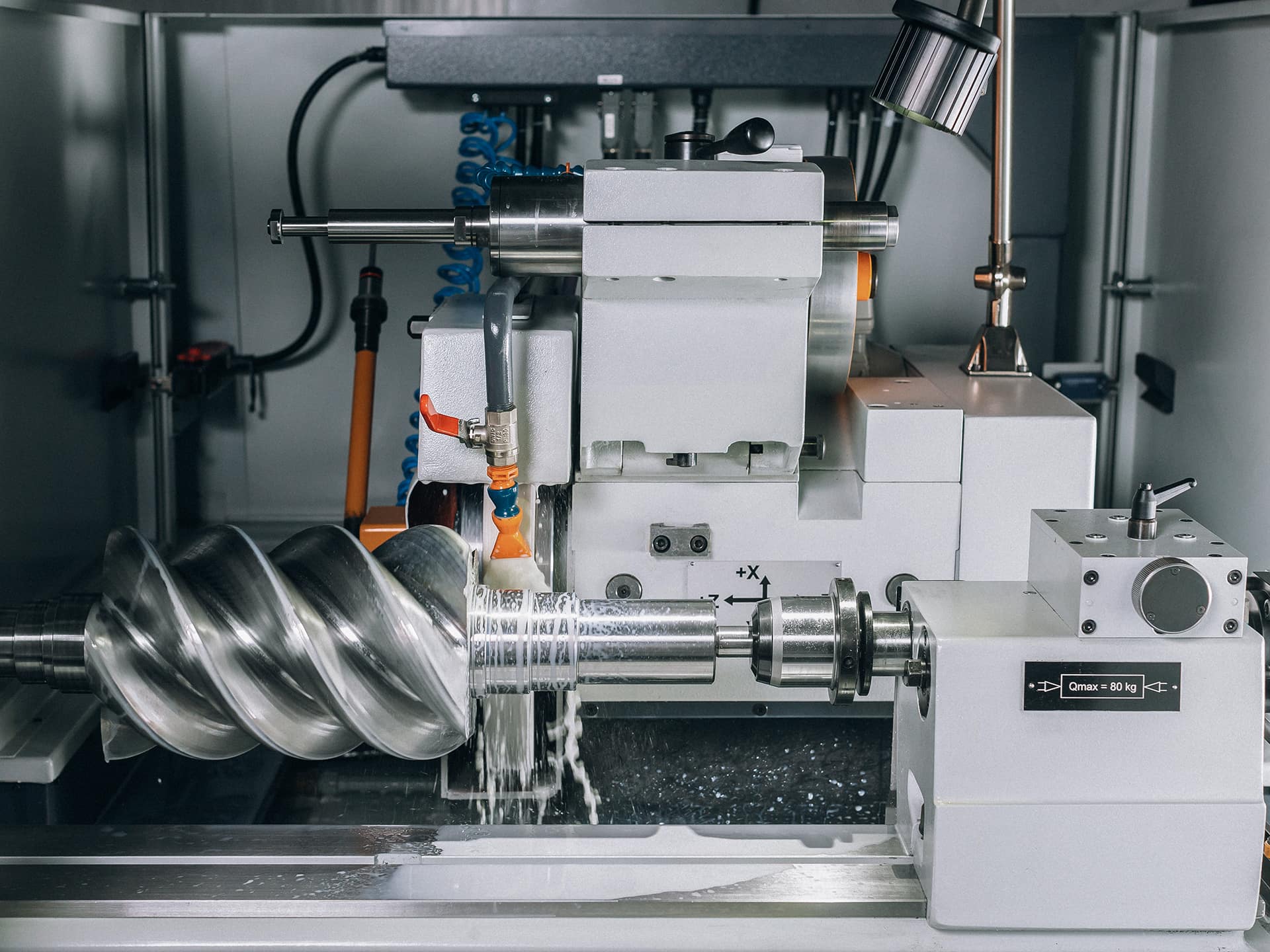

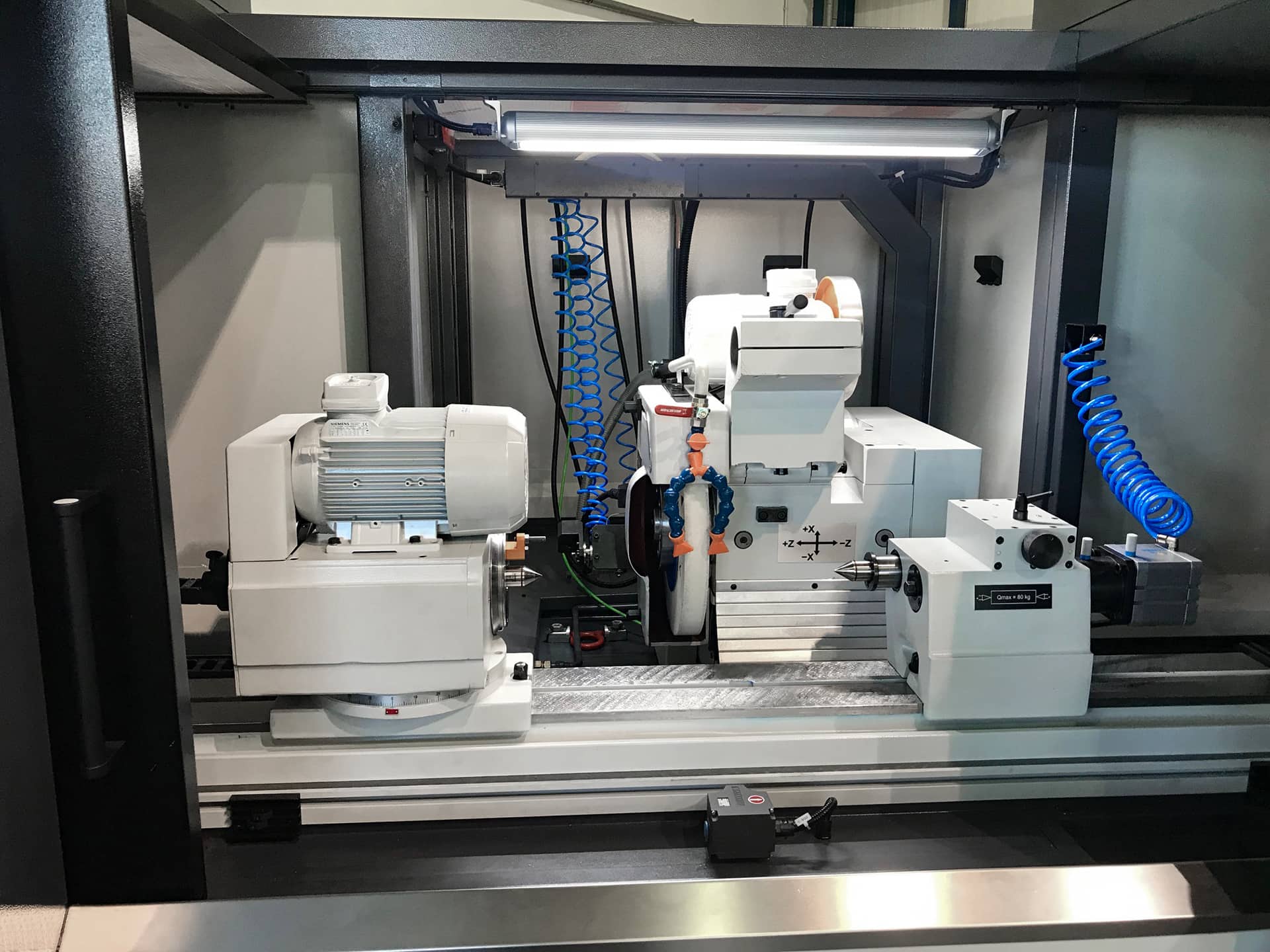

Проверенная годами конструкция универсальных круглошлифовальных станков UB 25 CNC дополнена современными функциями и элементами. Эти шлифовальные станки предназначены для шлифовки цилиндрических заготовок максимального диаметра 250 мм и максимальной длины 1 000 мм, закреплённых между центрами или консольно в патроне, с возможностью внутреннего шлифования*. Станки во время шлифования могут управляться вручную или работать в полностью автоматическом цикле (шлифование большого числа диаметров, шлифование методом проточки или продольно, шлифование выпуклых или вогнутых диаметров с автоматической правкой шлифовального круга). Заготовки фиксируются между центрами, консольно в патрон или на магнитную плиту. Станки предназначены для точного и продуктивного шлифования не только отдельных деталей, но и для серийного производства.
- Компактная конструкция для шлифования от малых до средних размеров деталей.
- Ручное или автоматическое шлифование.
- Система ЧПУ – Siemens Sinumerik ONE и́ли Kavalír NXCS.
- Наружное и внутреннее шлифование.

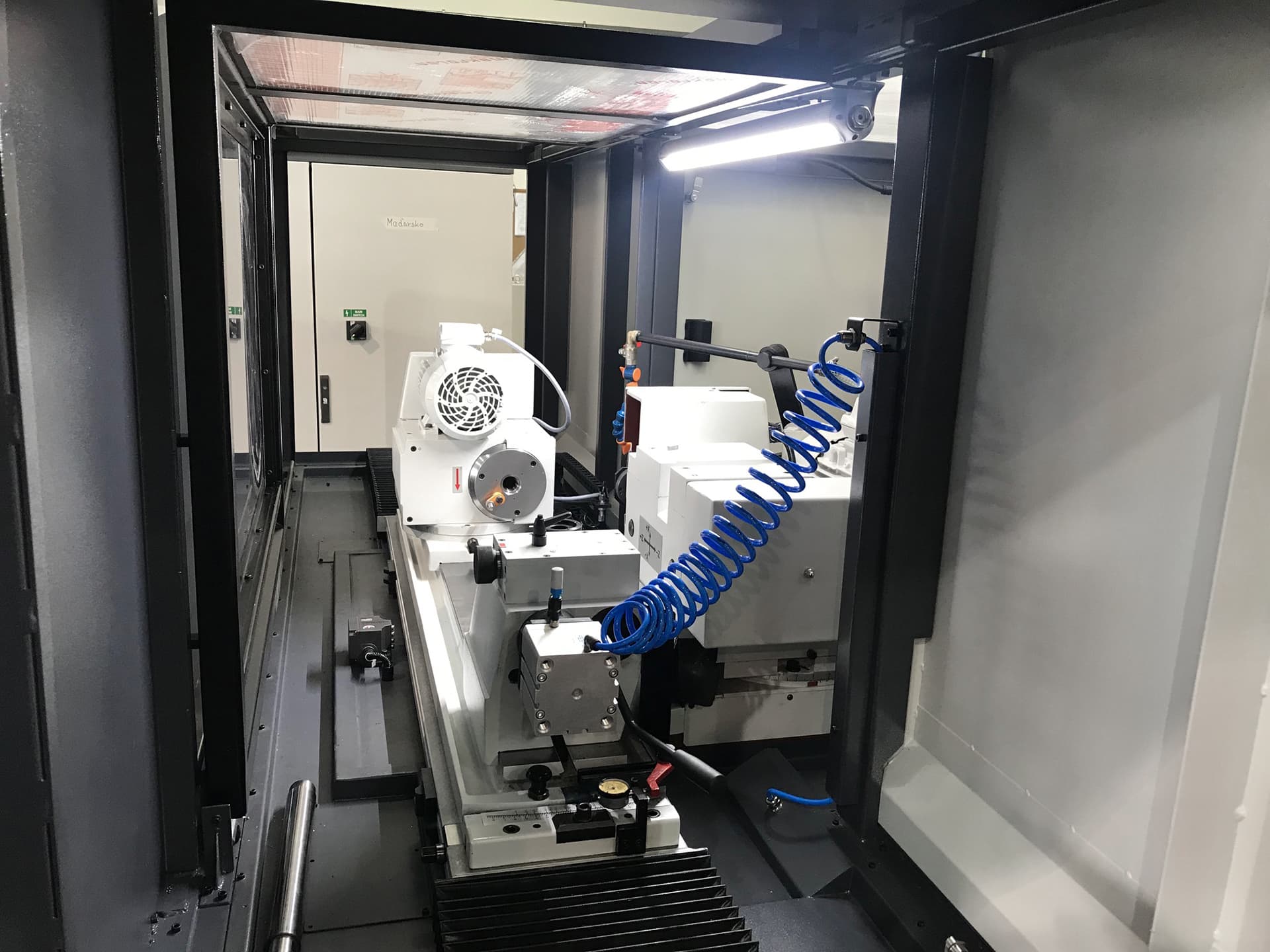

- Частичное или полное закрытие зоны обработки с отсасыванием шлифовального тумана.
- Электродинамическая балансировка шлифовального круга SBS.
- Измерительные, охладительные и электрические системы от ведущих мировых производителей.
- Гибкая настройка дополнительных компонентов.
Фотогалерея
Стандартные принадлежности
- Защита против разбрызгивания СОЖ
- Приспособление для правки круга на задней бабке (без алмаза)
- Упорные центры (2 шт.).
- Осадочное охладительное устройство

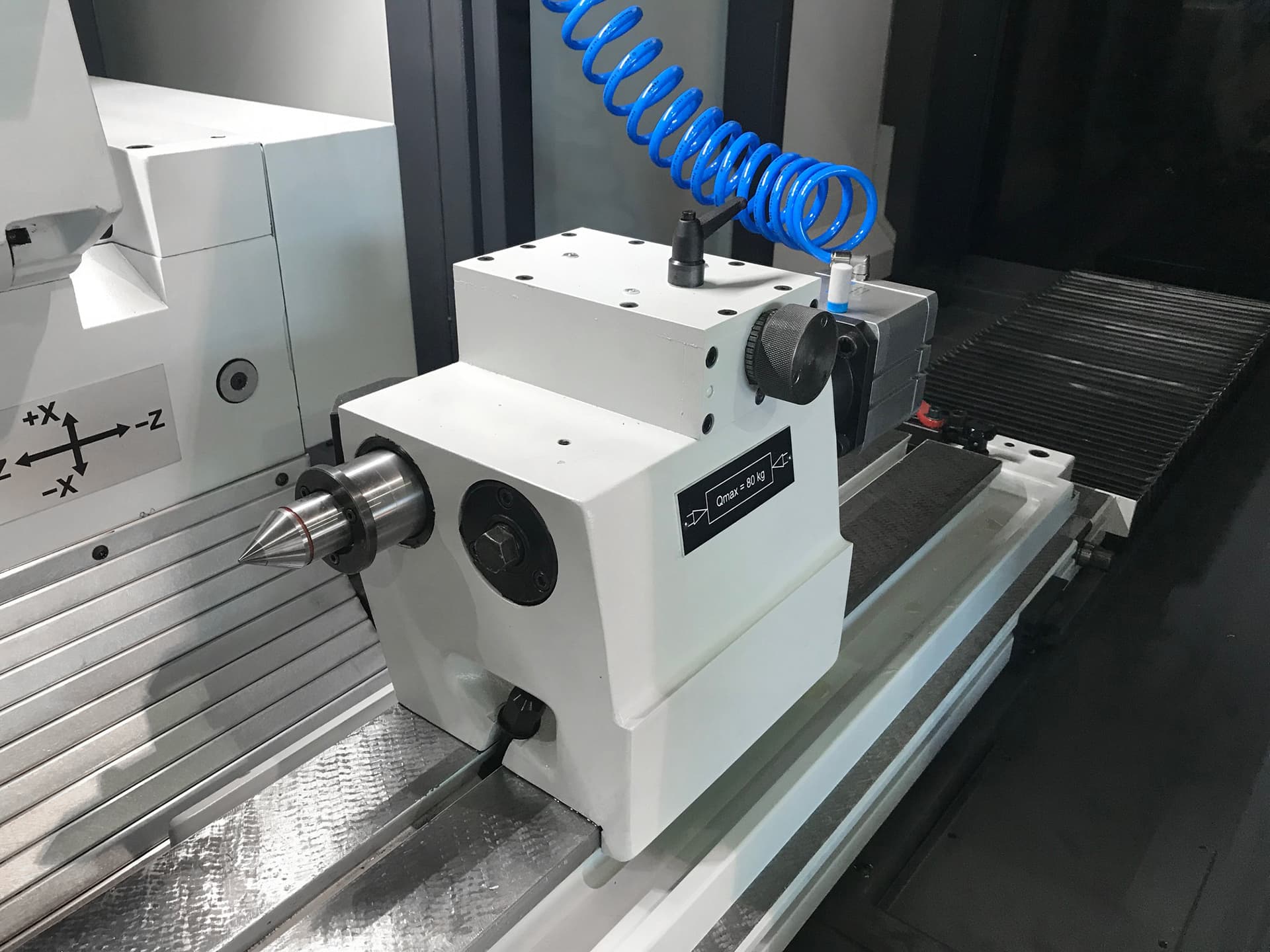

- Электрическая педаль для пневматического управления задней бабкой
- Съёмник фланца шлифовального круга
- Крюк для переноски шлифовального круга
- Балансировочная оправка и гайка
- Набор подкладок для регулировки высоты станка
- Набор ключей
- Светодиодное освещение согласно степени защиты
- Светодиодная подсветка IP65
- Техническая документация
Специальные принадлежности
- Контактный зонд для осевой установки заготовки
- Приспособление для измерения диаметра заготовки при обработке
- Автоматическая электродинамическая балансировка шлифовального круга
- Запасной фланец шлифовального круга
- Откидное устройство для внутреннего шлифования с приводом и шпинделем для внутреннего шлифования
- Закрытый люнет
- Откидное приспособление для правки круга на столе (без алмаза)
- Трёхчелюстной патрон
- Магнитная несущая плита
- Открытый люнет
- Приспособление для боковой и угловой правки шлифовального круга на столе (без алмаза)
- Приспособление для радиальной правки на столе (без алмаза)
- Индикатор поворота стола с круговой шкалой

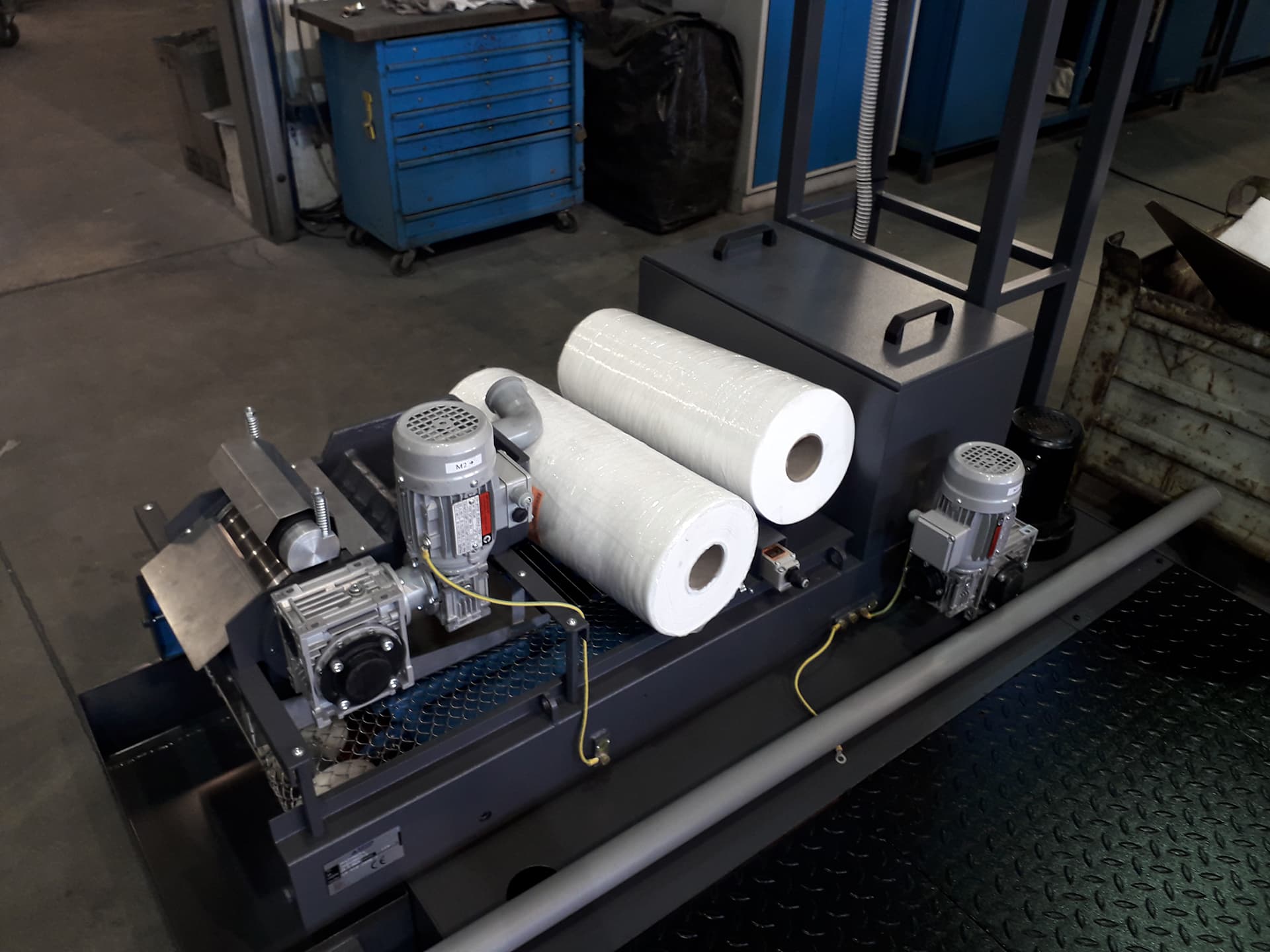

- Оснащение бака для СОЖ бумажным или магнитным фильтром или их комбинацией
- Балансировочная стойка шлифовального круга
- Уникальная система SmarTOS
