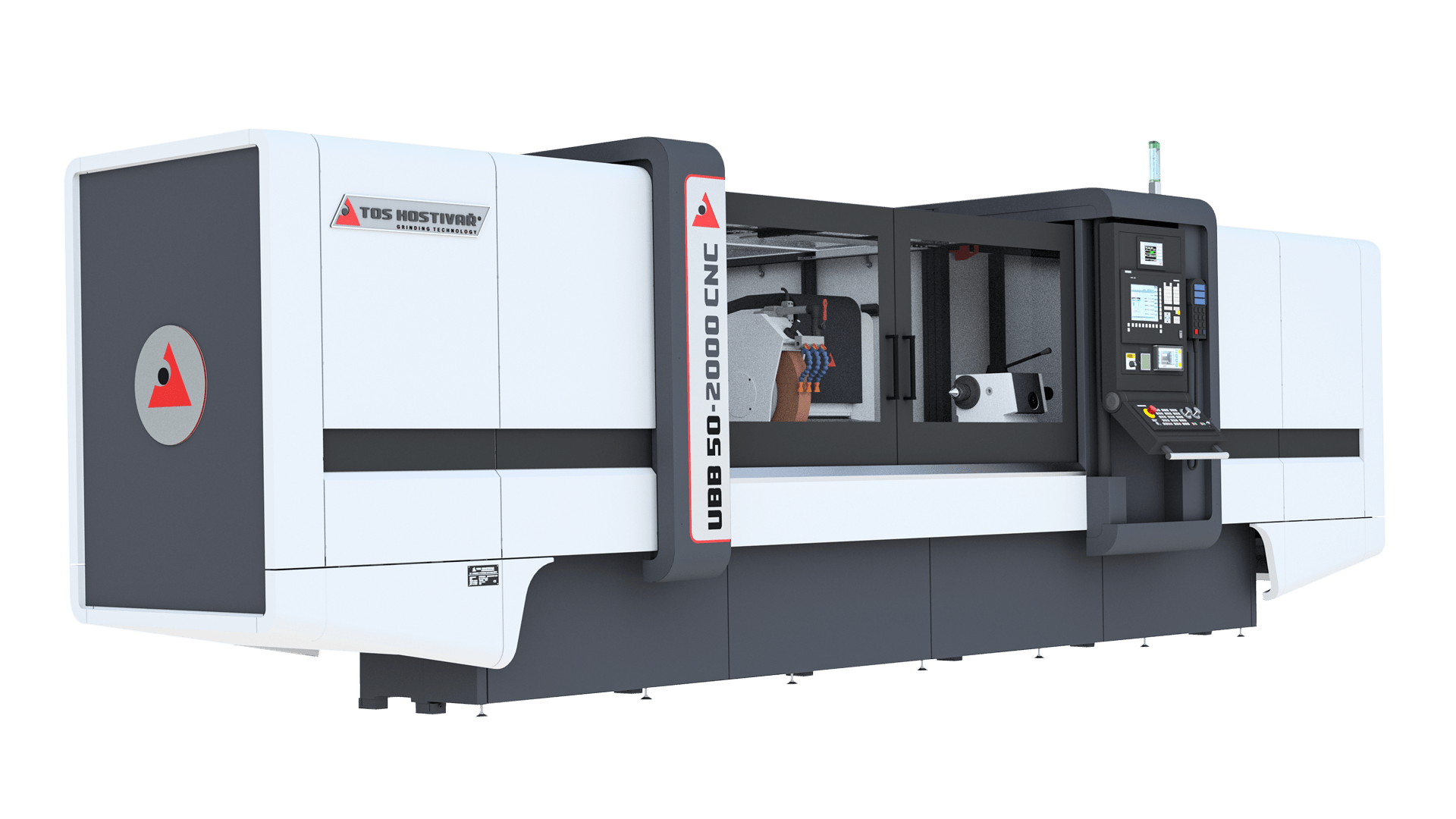

Univerzální hrotová bruska
UBB 50 CNC | 500 kg
| Vzdálenost mezi hroty | 1 000; 1 500; 2 000; 3 000 | mm |
| Max. průměr broušeného válce | 250 | mm |
| Natočení brousícího vřeteníku | -30/+210 | ° |
| Minimální programovatelný inkrement natočení brousícího vřeteníku | 0,001 | mm |
| Minimální krok osy X | 0,001 | mm |
| Minimální krok osy Z | 0,005 (0,001) | mm |
| Obvodová rychlost brousícího kotouče | 25 – 45 | m/s |
| Max. hmotnost obrobku mezi hroty | 500 (600) | kg |
| Max hmotnost obrobku vč. upínače – letmé upnutí | 100 | kg |
| Průměr brousícího kotouče | 500 (600) | mm |
| Pohon vřetene brousícího vřeteníku | 11 (15) | kW |
| Řídící systém CNC | Siemens Sinumerik ONE nebo Kavalír NXCS |
Stáhnout produktovou brožuru
Charakteristika

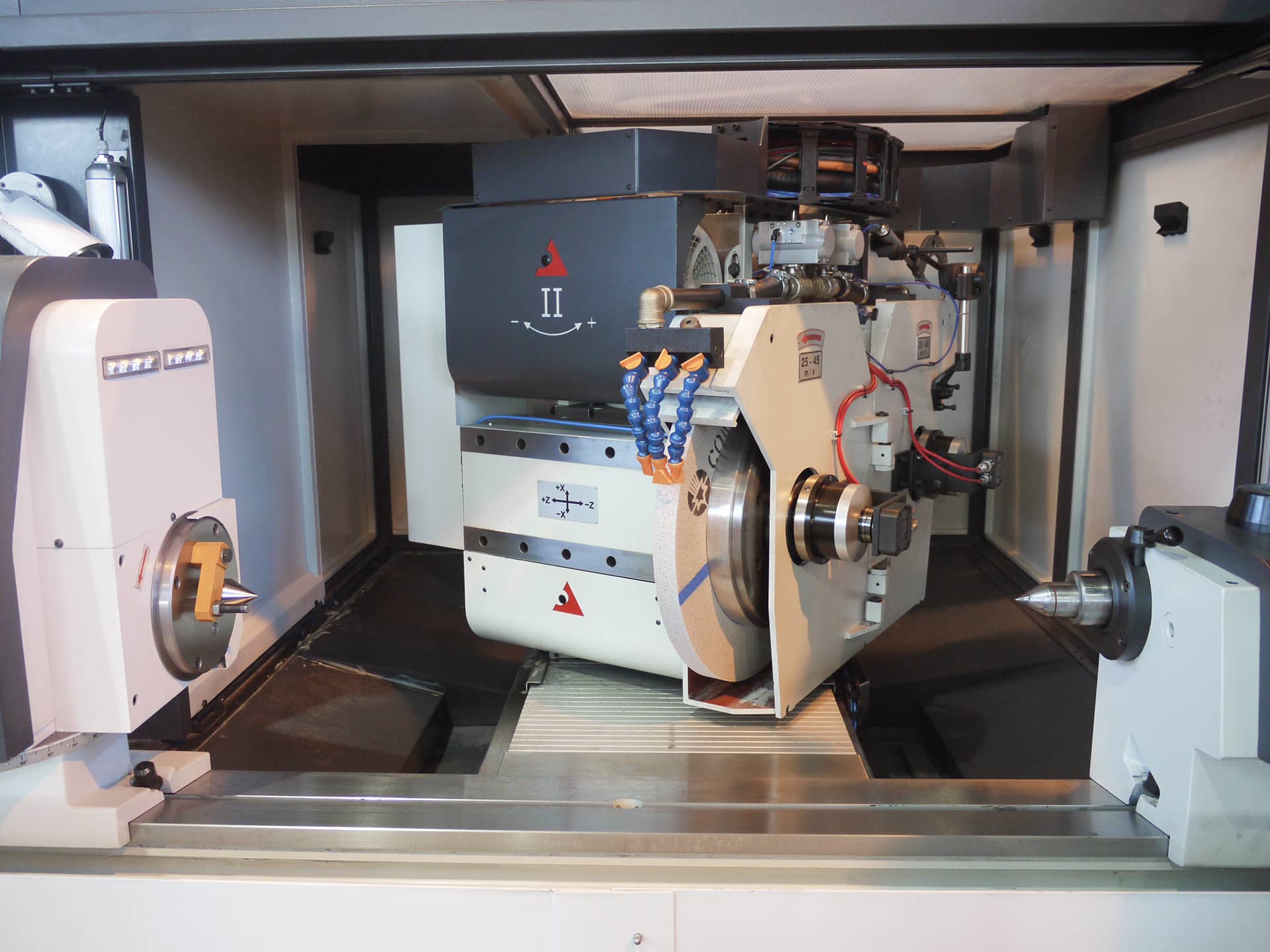

Stroj UBB 50 CNC vychází z univerzální hrotové brusky UB 50 CNC, Jedná se o brusky na kulato pro obrobky maximálního průměru 500 mm a maximální délky 3 000 mm. který je doplněn o B-osu. B-osa umožňuje použití až tří brousících kotoučů a tím zajišťuje možnost kompletního broušení obrobku na jedno upnutí a to s minimálními vedlejšími časy a maximální přesností použití vnitřního broušení.
- Flexibilní broušení středně těžkých až těžkých válců a hřídelů.
- Ruční nebo automatické broušení.
- Volitelná velikost brusného kotouče, jeho uložení a umístění.

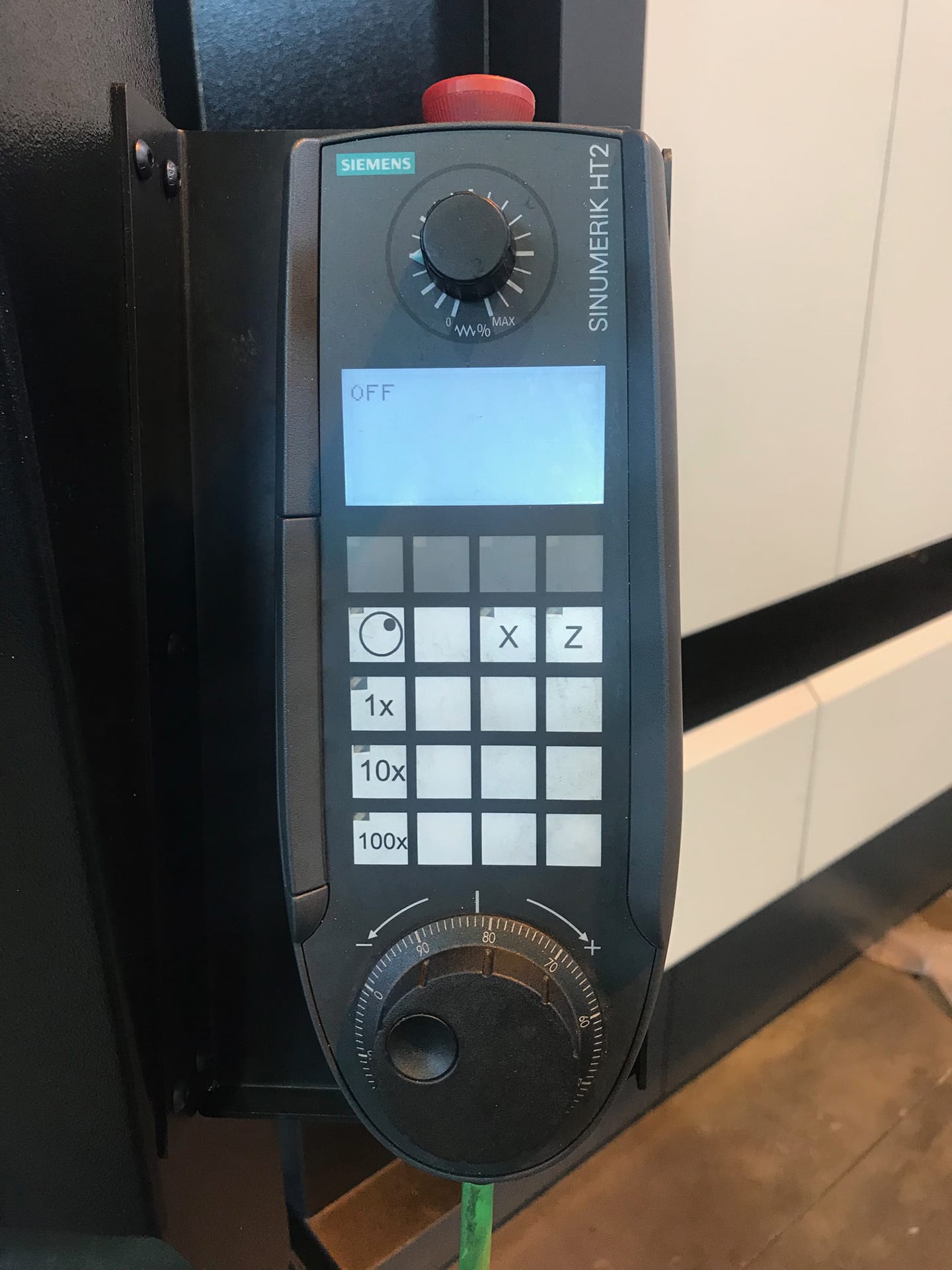

- Řidící systém CNC – Siemens Sinumerik ONE nebo Kavalír NXCS
- Broušení vnitřní i vnější.
- Uplné zakrytování s odsáváním brusné mlhy.
- Dynamické vyvažování SBS.
- Měřící, chladící a elektrické systémy od předních světových výrobců.
- Pružná úprava přídavných komponent.
Fotogalerie
Standardní příslušenství
- Kryty proti rozstřiku chladící kapaliny.
- Orovnávač na koníku (bez diamantu).
- Pevné hroty (2ks).
- Sedimentační chladící zařízení.
- Elektrická nožní šlapka pro pneumatické ovládání koníka.
- Stahovák příruby brousícího kotouče.
- Transportér brousícího kotouče.
- Vyvažovací trn s maticí.
- Sada výškově stavitelných podložek pod stroj.
- Sada klíčů.
- LED osvětlení IP65.
- Technická dokumentace.
Zvláštní příslušenství
- Dotyková sonda pro axiální ustavení obrobku.
- Inprocesní měření průměru obrobku.
- Automatické elektrodynamické vyvažování brousícího kotouče.
- Příruba brousícího kotouče navíc.
- Uzavřená opěrka.
- Sklopný orovnávač na stůl (bez diamantu).
- Tříčelistní sklíčidlo.
- Permanentní magnetická deska.
- Otevřená opěrka.
- Stranový a úhlový orovnávač na stůl (bez diamantu).
- Rádiusový orovnávač na stůl (bez diamantu).
- Indikace natáčení stolu s číselníhovým úchylkoměrem.
- Vybavení vodní nádrže magnetickým, pásovým filtrem nebo kombinací.
- Vyvažovací stojánek brousícího kotouče.
- Unikátní systém SmarTOS
